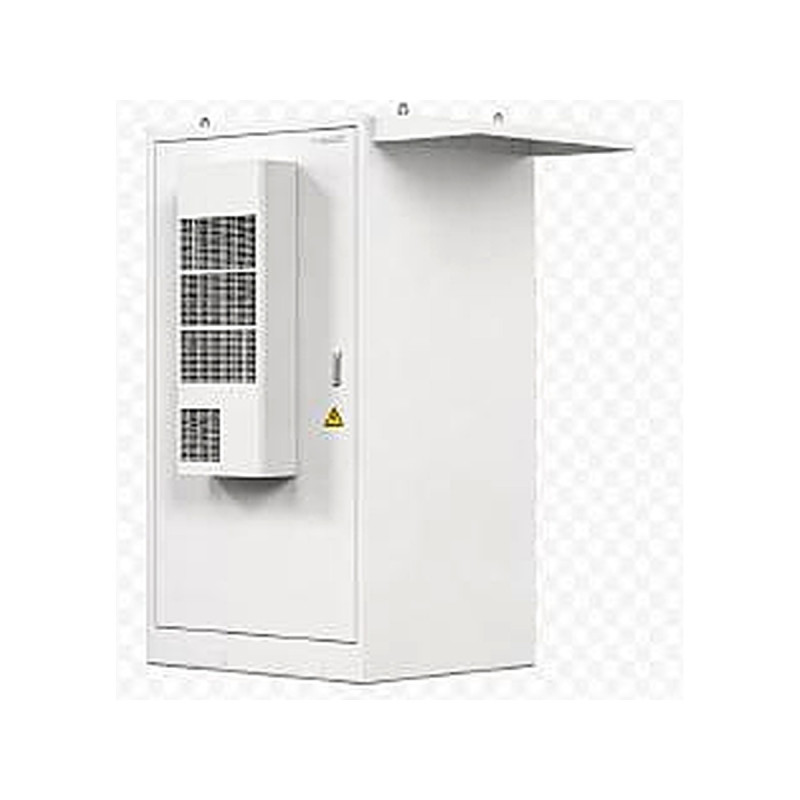

WodaTherm™ BDTN HV241 je vysokonapěťové venkovní bateriové úložiště se jmenovitou kapacitou 241 kWh pro komerční, průmyslové a zemědělské fotovoltaické projekty. Bateriové moduly, BMS a řízení teploty jsou umístěné ve skříni IP54 s aktivním vytápěním a chlazením. Před výrobou se systém nakonfiguruje pro kompatibilní PCS nebo hybridní střídač a podmínky konkrétního stanoviště.

Průmyslové bateriové úložiště pro FVE

HV241 je určený pro objekty, jejichž denní tok energie a provozní profil přesahují rozumné možnosti běžné domácí nebo menší firemní baterie. Uplatní se ve výrobních závodech, logistických centrech, zemědělských provozech, dílnách, administrativních a obchodních komplexech, nabíjecích areálech i u větších FVE. Podle zvolené výkonové elektroniky, řízení a projektu může zvyšovat vlastní využití solární elektřiny, přesouvat energii mezi výrobou a spotřebou, podporovat omezení výkonových špiček nebo napájet vybrané okruhy při výpadku sítě.

Produktem je stejnosměrná bateriová část úložného systému. PCS nebo hybridní střídač, EMS, transformátor, přepínání zálohy, síťové ochrany, měření, kabeláž, základ, vykládka a uvedení do provozu jsou součástí dodávky pouze tehdy, když je uvádí nabídka WodaTherm™. Hodnota 241 kWh vyjadřuje množství uložené energie; výkon na střídavé straně a dostupné provozní funkce závisejí na schváleném střídači a návrhu celé instalace.

10 důvodů pro venkovní umístění baterie HV241 a PCS

S kompatibilním PCS nebo hybridním střídačem určeným pro venkovní montáž může HV241 vytvořit samostatné energetické centrum mimo užívanou nebo výrobní budovu. Takové řešení přináší deset praktických výhod:

1. Nezabírá cennou průmyslovou plochu: skříň s kapacitou 241 kWh neukrajuje místo z technické místnosti, skladu, dílny ani výroby.
2. Vytváří oddělené venkovní energetické centrum: baterii, vhodný venkovní PCS nebo hybridní střídač, řízení a projektové ochrany lze soustředit do jedné vymezené technické zóny.
3. Fyzicky odděluje technologii: jsou-li baterie a střídač venku, případná závada těchto zařízení se nenachází v kancelářích, halách ani uvnitř hlavní výrobní budovy.
4. Umožňuje umístění u důležité elektroinfrastruktury: systém lze navrhnout u rozvaděče FVE, transformátoru, hlavní rozvodny, nabíjecího areálu nebo podporovaných spotřebičů.
5. Zajišťuje přímý servisní přístup: diagnostika a údržba proběhnou bez pohybu techniků přes kontrolované výrobní nebo skladovací prostory.
6. Odpadní teplo a provozní hluk zůstávají venku: teplo z chlazení ani zvuk ventilátorů nezatěžují užívané či klimatizované vnitřní prostory.
7. Vlastní základ pro 2 500 kg: hmotnost skříně nese venkovní základ navržený přímo pro tento účel, nikoli stávající konstrukce podlahy.
8. Usnadňuje logistiku těžkého zařízení: k dostupnému venkovnímu místu lze při dodání, výměně a větším servisu přijet jeřábem nebo manipulační technikou.
9. Umožňuje samostatný zabezpečený prostor: oplocení, zámky, ochranné sloupky, osvětlení, kamerový dohled a řízený přístup chrání baterii i PCS společně.
10. Podporuje plánované rozšíření: venkovní uspořádání může ponechat prostor pro další skříně nebo budoucí výkonovou technologii, pokud to umožňuje schválený elektrický projekt.

Také venkovní instalace vyžaduje úplný projekt. Stanoviště musí řešit základ, odvodnění, uzemnění, ochranu kabelů, větrací a servisní odstupy, vzdálenost od otvorů a únikových cest, ochranu před vozidly, sněhem, vodou ze střechy, místním rizikem zaplavení a přístup složek integrovaného záchranného systému.

Vytápění, chlazení a skříň IP54

Teplota ovlivňuje nabíjení, dostupný výkon i stárnutí baterie. HV241 proto spojuje aktivní vytápění a chlazení skříně s dohledem BMS. Řízení teploty podporuje provoz při sezónních výkyvech a brání nabíjení v nevhodných podmínkách. Přesné regulační hodnoty, vlastní spotřeba pomocných systémů a povolený rozsah okolních teplot se potvrdí pro objednanou konfiguraci a klima v místě instalace.

Krytí IP54 omezuje vnikání prachu a za příslušných zkušebních podmínek chrání proti stříkající vodě. Nejde o ochranu při ponoření ani zaplavení. Instalace vyžaduje rovný únosný základ, řízené odvodnění, neporušené těsnění, odborně osazené kabelové průchodky a předepsané servisní a větrací odstupy.

Vysokonapěťová architektura 768 V a kompatibilita PCS

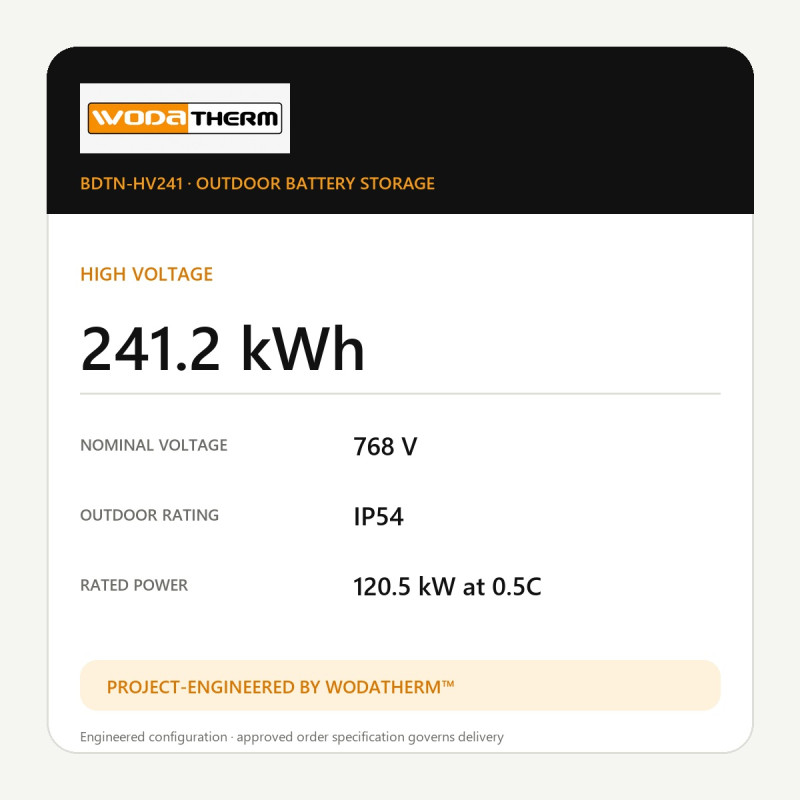

Jmenovité napětí baterie je 768 V a konfigurovaná kapacita 314 Ah. Referenční zatížení 0,5C odpovídá přibližně 120,5 kW na straně baterie. Konečný nabíjecí a vybíjecí výkon omezuje schválená konfigurace baterie, BMS, PCS nebo střídač, ochranný systém, teplota a zvolená provozní strategie.

Samotné jmenovité napětí kompatibilitu nepotvrzuje. Před objednávkou WodaTherm™ ověří model PCS nebo hybridního střídače, pracovní rozsah DC napětí, komunikační protokol BMS, přednabíjení a spínací koncepci, sledování izolace, návrh kabelů i požadované servisní a nouzové postupy.

Technické parametry

Příprava projektu, doprava a uvedení do provozu

Před uvolněním objednávky se posoudí naměřený průběh spotřeby, výkon FVE, požadovaná využitelná kapacita, nabíjecí a vybíjecí výkon, strategie rezervy, síťové připojení, střídač nebo PCS, prostředí instalace a přístupové podmínky. WodaTherm™ následně potvrdí konfiguraci baterie, rozhraní BMS, provedení skříně, kabelové vstupy, řízení teploty, dokumentaci a přesný rozsah dodávky.

Zobrazená cena je kalkulovaná pro standardní dopravu až na dostupnou adresu v Evropě. Příplatky za odlehlé oblasti ani místní vykládka, jeřáb, základ, montáž či uvedení do provozu nejsou zahrnuté, pokud je výslovně neuvádí konečná nabídka. Předpokládané dodání je 30 dní. Pošlete nám model PCS nebo střídače, adresu instalace, fotografie navrženého stanoviště a dostupná data o spotřebě; připravíme vhodnou konfiguraci HV241.
