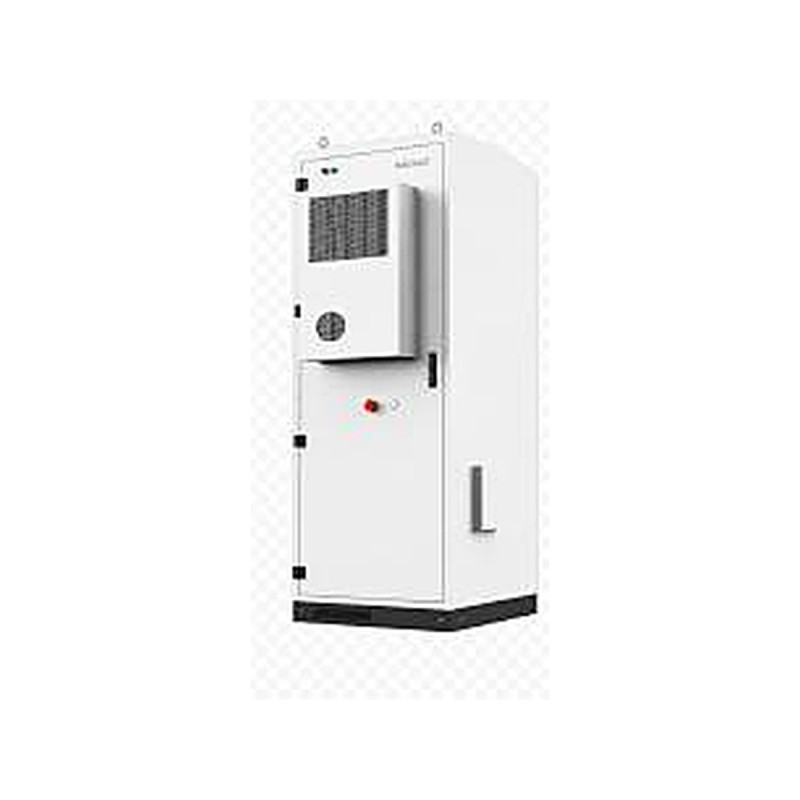

WodaTherm™ BDTN HV108 je vysokonapěťové venkovní bateriové úložiště se jmenovitou kapacitou 108 kWh pro firemní fotovoltaické projekty. Baterie, BMS a řízení teploty jsou umístěné ve skříni IP54 s aktivním vytápěním a chlazením. Systém je určený pro připojení ke kompatibilnímu PCS nebo hybridnímu střídači a před výrobou se nakonfiguruje podle konkrétního projektu.

Komerční bateriové úložiště pro FVE

HV108 je vhodný pro firmy, dílny, zemědělské provozy, sklady, kancelářské budovy a další objekty, jejichž spotřeba vyžaduje výrazně větší zásobu energie než běžná domácí baterie. Podle zvoleného střídače, řízení a projektu elektroinstalace může ukládat přebytky z FVE pro pozdější využití, zvyšovat vlastní spotřebu solární energie, přesouvat odběr mezi denními a večerními hodinami, podporovat omezení výkonových špiček nebo napájet vybrané okruhy při výpadku sítě.

Bateriová skříň tvoří stejnosměrnou část úložného systému. PCS nebo hybridní střídač, EMS, přepínání zálohy, měření, ochrany, kabeláž, základ, vykládka a uvedení do provozu jsou součástí dodávky pouze tehdy, když je uvádí nabídka WodaTherm™. Hodnota 108 kWh vyjadřuje množství uložené energie; dostupný výkon na střídavé straně a konkrétní provozní funkce závisejí na střídači a schváleném návrhu celé soustavy.

10 důvodů pro venkovní umístění baterie HV108 a střídače

S kompatibilním PCS nebo hybridním střídačem určeným pro venkovní montáž může HV108 vytvořit samostatný firemní energetický celek mimo užívanou budovu. Takové řešení má deset praktických výhod:

1. Nezabírá firemní plochu: systém s kapacitou 108 kWh neukrajuje místo z technické místnosti, skladu, dílny ani jiné vnitřní provozní plochy.
2. Vytváří jeden nezávislý venkovní energetický bod: baterii, vhodný venkovní PCS nebo hybridní střídač, řízení a ochranu stanoviště lze navrhnout společně.
3. Odděluje technologii od užívaných místností: jsou-li baterie i střídač venku, případná závada této technologie se nenachází v kancelářích, výrobních prostorách ani uvnitř hlavní budovy.
4. Umožňuje umístění blízko elektrického připojení: energetický celek lze navrhnout u rozvaděče FVE, transformátoru, nabíjecích stanic nebo spotřebičů, které má podporovat.
5. Usnadňuje servis: technici mohou baterii i střídač kontrolovat a udržovat bez vstupu do běžných pracovních prostor a bez přerušování provozu uvnitř.
6. Teplo z chlazení a hluk ventilátorů zůstávají venku: odpadní teplo řízení teploty ani provozní zvuky se neuvolňují do užívaných místností.
7. Vlastní základ pro 1 050 kg: hmotnost skříně nese venkovní základ navržený přímo pro tento účel, nikoli stávající podlaha budovy.
8. Lepší logistika dodání a výměny: k dostupnému místu v areálu lze přijet manipulační technikou nebo jeřábem bez převozu skříně budovou.
9. Společné zabezpečení stanoviště: oplocení, zámky, ochranné sloupky, osvětlení, kamerový dohled a řízený přístup mohou chránit baterii i střídač současně.
10. Prostor pro plánované rozšíření: návrh stanoviště může ponechat místo pro další skříň nebo budoucí výkonovou technologii, pokud to umožňuje schválený elektrický projekt.

Konečné umístění musí nadále splnit projektové požadavky na základ, odvodnění, uzemnění, ochranu kabelů, větrací a servisní odstupy, vzdálenost od otvorů a únikových cest i ochranu před vozidly, sněhem, vodou ze střechy a místním rizikem zaplavení.

Vytápění, chlazení a krytí IP54

Teplota výrazně ovlivňuje výkon i životnost baterie. HV108 proto používá aktivní vytápění a chlazení skříně pod dohledem BMS. Řízení teploty podporuje provoz při sezónních změnách počasí a brání nabíjení v nevhodných podmínkách. Přesné regulační hodnoty, vlastní spotřeba pomocných systémů a povolený rozsah okolních teplot se potvrdí pro objednanou konfiguraci a konkrétní místo instalace.

Krytí IP54 omezuje vnikání prachu a za příslušných zkušebních podmínek chrání proti stříkající vodě. Neznamená ochranu při ponoření ani možnost instalace ve stojaté vodě. Nezbytný zůstává rovný únosný základ, správné odvodnění, neporušené těsnění, odborně osazené kabelové průchodky a předepsané servisní odstupy.

Vysokonapěťový systém pro kompatibilní střídač

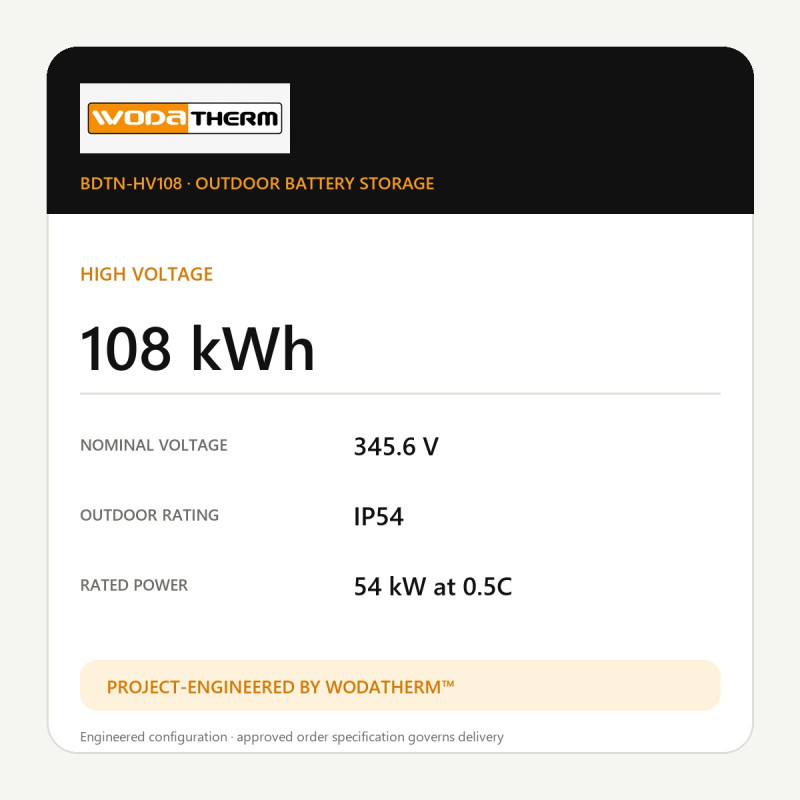

Jmenovité napětí baterie je 345,6 V a konfigurovaná kapacita 314 Ah. Referenční zatížení 0,5C odpovídá přibližně 54 kW na straně baterie. Konečný nabíjecí a vybíjecí výkon omezuje schválená konfigurace baterie, BMS, střídač, systém ochran, teplota a zvolená provozní strategie.

Kompatibilitu střídače nelze určit pouze podle jmenovitého napětí. Před objednávkou WodaTherm™ ověří model PCS nebo hybridního střídače, pracovní rozsah DC napětí, komunikační protokol BMS, přednabíjení a spínací koncepci, sledování izolace i požadované servisní a nouzové postupy.

Technické parametry

Příprava projektu a dodání

Před uvolněním objednávky se posoudí průběh spotřeby, požadovaná využitelná kapacita, výkon FVE, model střídače, očekávaný nabíjecí a vybíjecí výkon, strategie rezervy, prostředí instalace a přístupové podmínky. WodaTherm™ následně potvrdí konfiguraci baterie, rozhraní BMS, provedení skříně, kabelové vstupy, řízení teploty, dokumentaci a přesný rozsah dodávky.

Dodavatelská cenová reference zahrnuje standardní dopravu DDP do evropských zemí. Příplatky za odlehlé oblasti ani místní vykládka, jeřáb, základ, montáž či uvedení do provozu nejsou zahrnuté, pokud je výslovně neuvádí konečná nabídka. Předpokládané dodání je 30 dní. Pošlete nám model střídače nebo PCS, adresu instalace, fotografie navrženého stanoviště a dostupná data o spotřebě; připravíme vhodnou konfiguraci HV108.
