LiFePO4 úložiště 14,336 kWh · nízkonapěťová platforma 51,2 V · vertikální vnitřní skříň
Baterie pro FVE 14 kWh pro vlastní spotřebu, kompatibilní zálohování a ostrovní systémy

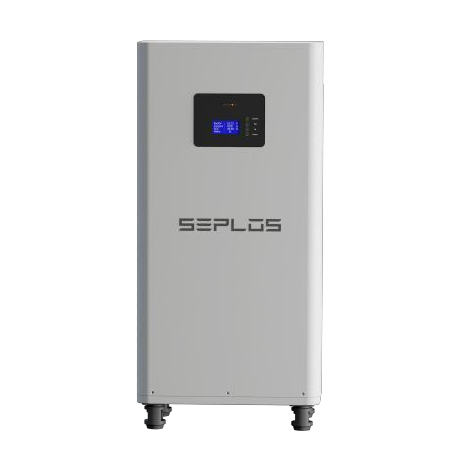

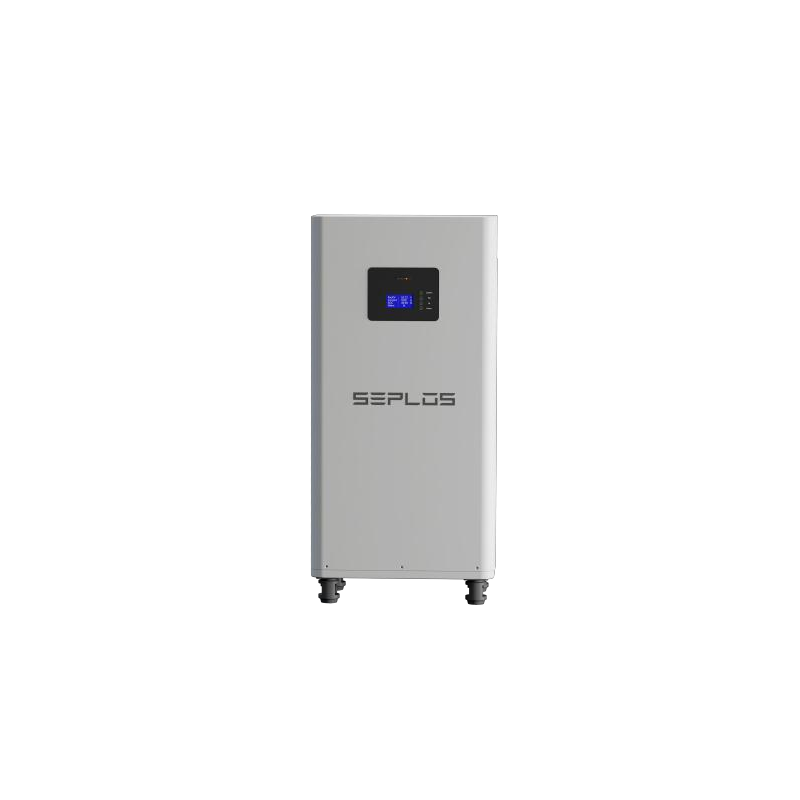

SEPLOS MASON 280L je kompletní nízkonapěťová baterie sestavená ze šestnácti lithium-železo-fosfátových článků 3,2 V / 280 Ah v zapojení 1P16S. Jmenovitá energie 14,336 kWh umožňuje uložit přebytky z fotovoltaiky na pozdější dobu, zvýšit vlastní spotřebu a napájet správně navržený záložní nebo ostrovní systém.
Tato stránka popisuje přesně provedení MASON 280L (3.0Y) s články 280 Ah. Nesmí se zaměňovat za novější MASON-280L-N s články 314 Ah a kapacitou 16 kWh z evropského skladu ani za samostatně nabízený aktivní balancer 10 A. WodaSign™ před realizací potvrdí výrobní revizi, komunikační protokol střídače, připojovací příslušenství a způsob dodání.
Jmenovitá energie14,336 kWh
Bateriová platforma51,2 V / 280 Ah
Typ baterieLiFePO4 / LFP
KomunikaceCAN + RS485
Proč dává toto provedení smysl
Solární energie na večer
Jmenovitá kapacita 14,336 kWh dokáže přesunout významnou část polední výroby FVE do večerních a nočních hodin. Skutečně využitelná energie je nižší kvůli nastavené rezervě, ztrátám při přeměně, teplotě a limitům celé soustavy.
Rozšířená platforma 51,2 V
Tuto nízkonapěťovou třídu používá řada hybridních a ostrovních střídačů. Kompatibilita se přesto ověřuje pro konkrétní model a firmware; samotná shoda napětí nezaručuje funkční komunikaci CAN nebo RS485.
Integrovaný dohled
Smart BMS SEPLOS sleduje napětí šestnácti článků, proud celého packu, čtyři teploty článků, teplotu okolí a teplotu výkonových tranzistorů. Nastavitelné ochrany reagují na napětí, proud, teplotu a zkrat.
Aktivní balancování článků
Výrobní specifikace uvádí aktivní balancovací desku 2 A, která může současně přenášet energii až do tří článků s nižším napětím. Jde o standardní uspořádání revize 3.0Y, nikoli o samostatně propagovanou desku 10 A.
Rozšíření stejnými bateriemi
Výrobce připouští paralelní spojení až šestnácti shodných baterií. Nutné jsou stejné modely, kompatibilní firmware, vhodné jištění, souměrné kabelové trasy a předepsané vyrovnání stavu nabití před propojením.
Úzká servisovatelná skříň
Vertikální skříň na kolečkách zabírá malou podlahovou plochu a zpřístupňuje výkonové i komunikační konektory shora. Hmotnost 113 kg ±3 kg vyžaduje plánovanou manipulaci; po elektrickém připojení nejde o přenosné zařízení.
Technické parametry SEPLOS MASON 280L
Následující hodnoty vycházejí z anglické výrobní specifikace MASON 280L (3.0Y). Maximální proud představuje mez komponent, nikoli doporučení pro trvalý provoz; nižší nastavení může vyžadovat střídač, kabeláž, jištění nebo tepelný návrh.
| Model | SEPLOS MASON 280L (3.0Y) |
|---|---|
| Typ baterie a zapojení článků | LiFePO4, 1P16S, šestnáct článků 3,2 V |
| Jmenovitá energie | 14,336 kWh |
| Jmenovité napětí / kapacita | 51,2 V / 280 Ah |
| Provozní rozsah napětí | 42-58,4 V |
| Jmenovitý nabíjecí/vybíjecí proud | 100 A při 25 ±2 °C |
| Maximální nabíjecí proud | 200 A při 25 ±2 °C |
| Maximální vybíjecí proud | 200 A při 25 ±2 °C |
| Teplota při nabíjení | 0 až 40 °C |
| Teplota při vybíjení | -20 až 40 °C |
| Vlhkost / nadmořská výška | 5-80 % relativní vlhkosti / 0-3 000 m |

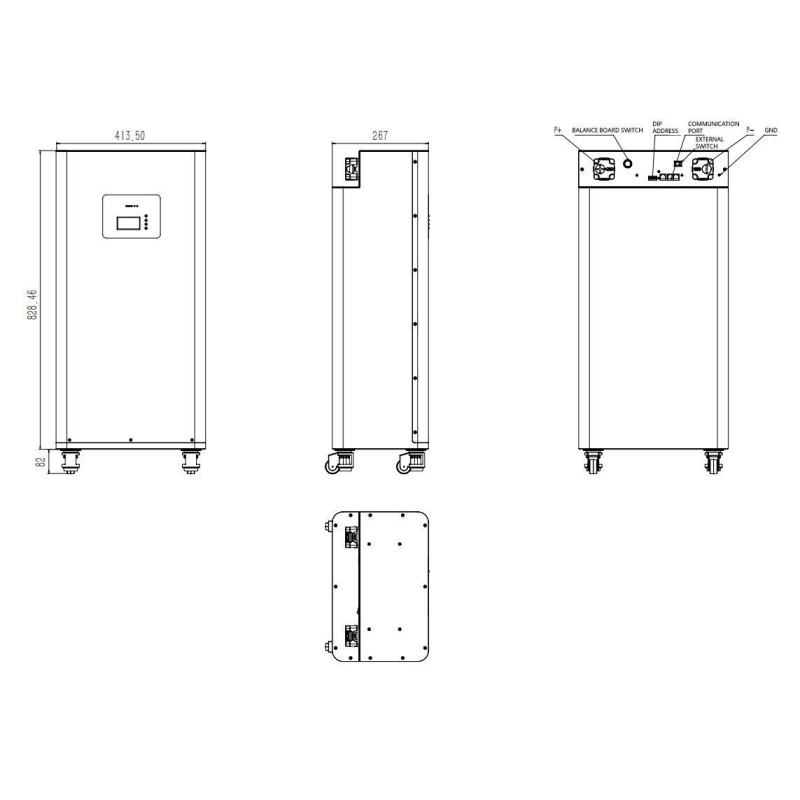

| Rozměry | 817 × 412 × 267 mm |
| Hmotnost | 113 kg ±3 kg |
| Krytí | IP20 |
| Komunikace | CAN a RS485 |
| Paralelní provoz | Až 16 shodných kompatibilních baterií |
| Referenční životnost | 6 000 cyklů při 25 °C, proudu 100 A při nabíjení i vybíjení a hloubce vybití 80 % |
BMS, aktivní balancování a ochranné funkce
BMS zajišťuje řízení a ochranu baterie. Měří napětí jednotlivých článků, proud packu a teploty, odhaduje zbývající kapacitu, počítá provozní cykly a může uchovávat až 500 historických záznamů poruch. Ochrany zahrnují přepětí a podpětí článků i celého packu, nadměrný nabíjecí nebo vybíjecí proud, vysokou a nízkou teplotu, teplotu MOSFETů a zkrat na výstupu.
Integrované aktivní balancování se zapíná až po splnění nastavených podmínek napětí článků a jejich rozdílu. Specifikace uvádí balancovací proud 2 A a současné vyrovnávání až tří článků. Balancování pomáhá udržet články srovnané, ale neopraví poškozenou nebo špatně sestavenou sadu a nenahrazuje odborné uvedení do provozu.
Komunikace se střídačem a návrh zálohy
CAN slouží jako hlavní komunikační rozhraní, RS485 také k monitorování a propojení paralelních baterií. Zvolený protokol BMS, zapojení konektoru a firmware střídače se musí shodovat. Běžně vypadající kabel RJ45 nemusí mít správné zapojení pro daný střídač.
Samotná baterie nevytvoří záložní napájení. To vyžaduje kompatibilní hybridní nebo bateriový střídač, správné přepínací a ochranné prvky a rozvaděč s určenými zálohovanými okruhy. Dostupný výkon omezuje nastavený proud baterie, výkon střídače, teplota a stav nabití.
Vnitřní instalace a odstupy

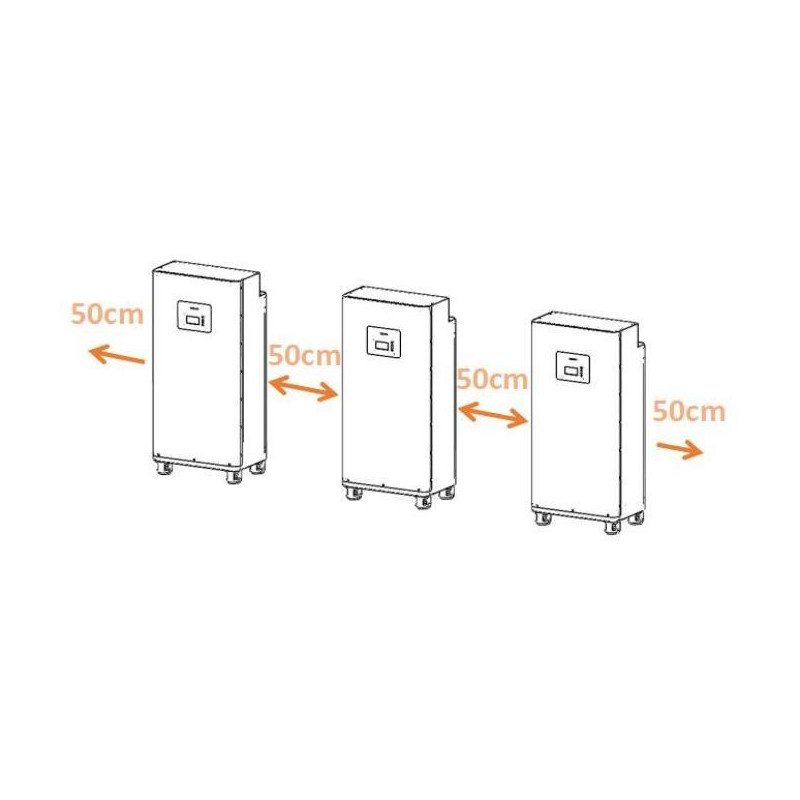

Krytí IP20 znamená, že jde o baterii do interiéru. Patří do suchého, větraného technického prostoru na betonový nebo jiný stabilní nehořlavý podklad, mimo hořlavé materiály a působení kapalin. Výrobní nákres uvádí boční rozestup 50 cm pro odvádění tepla. Bezpečně přístupná musí zůstat také horní část se svorkami, odpojovači a komunikačními konektory.
Ještě před dodáním je nutné prověřit přepravní trasu, únosnost podlahy a způsob manipulace. Před připojením silových nebo komunikačních kabelů se baterie vypíná. Stejnosměrné vodiče, pojistky či jističe, odpojování, uzemnění a nastavení střídače navrhuje a uvádí do provozu kvalifikovaný elektrotechnik.
Volba kapacity pro fotovoltaiku
Kapacita a výkon jsou dvě různé veličiny. Kilowatthodiny popisují uloženou energii, kilowatty okamžitý výkon baterie a střídače. Správný návrh vychází z naměřené spotřeby, výroby FVE, požadované rezervy, důležitých zálohovaných spotřebičů, modelu střídače a plánovaných doplnění, například tepelného čerpadla nebo nabíječky elektromobilu.
Pro rozšíření se používají pouze schválené stejné modely a revize. Před paralelním propojením musí mít baterie předepsaný stav nabití a kabeláž i jištění musí být souměrné. Různé značky nebo kapacity se nesmějí spojovat na neřízenou společnou DC sběrnici.
Objednávka, dodávaná revize a dokumentace
Přesné provedení 280 Ah / 14,336 kWh se dodává na základě potvrzené objednávky u dodavatele a není prezentováno jako aktuální evropská skladová zásoba. WodaSign™ před realizací potvrdí výrobní revizi, termín, články, firmware BMS, protokol střídače, silové a komunikační kabely i rozsah dodávky. Aktuální varianta 314 Ah / 16 kWh se nabízí jako jiný produkt a nesmí být zaměněna bez vědomí zákazníka.
Obchodní záruka a doklady o shodě se přiřazují ke skutečně dodané výrobní šarži. Certifikáty novější revize 314 Ah se nepoužívají jako nepodložený doklad pro tento produkt 280 Ah.
