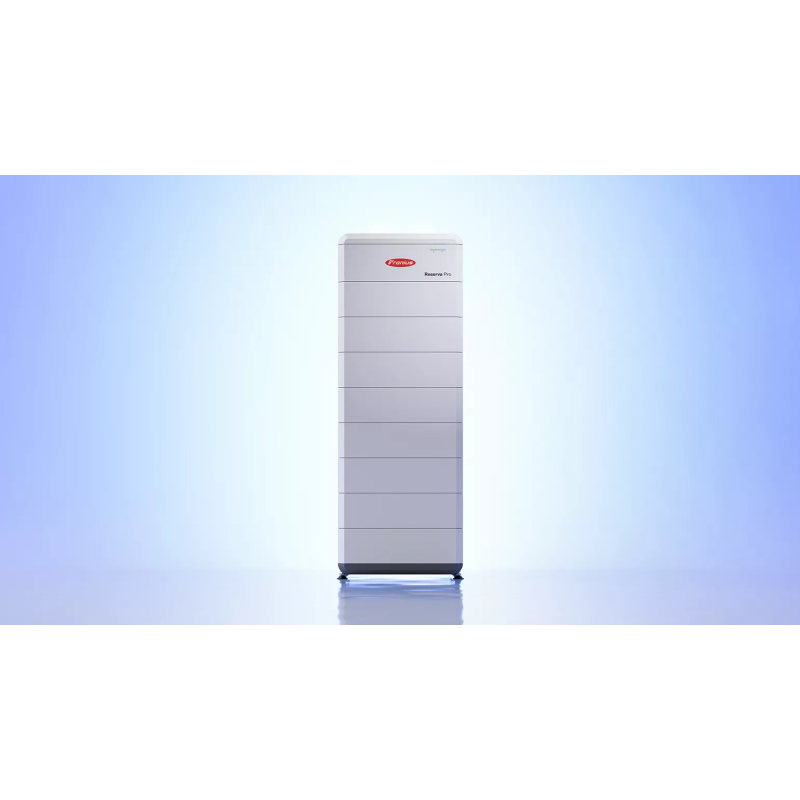

Fronius Reserva Pro BMS 4,240,391 se základnou je řídicí, připojovací a mechanická základní část jedné modulární vysokonapěťové bateriové věže Reserva Pro. Počítá stav nabití, sleduje moduly, zajišťuje bezpečnostní funkce a komunikuje se střídačem. Neobsahuje bateriové články a neukládá energii. Funkční věž vyžaduje tři až osm samostatně zakoupených shodných modulů Reserva Pro 3,98 kWh, kompatibilní hybridní střídač Fronius, projektové ochrany, kabeláž a odborné uvedení do provozu.

Sestava a rozsah dodávky

• Prodávaná položka: 1 × Fronius Reserva Pro BMS se základnou, výrobek 4,240,391

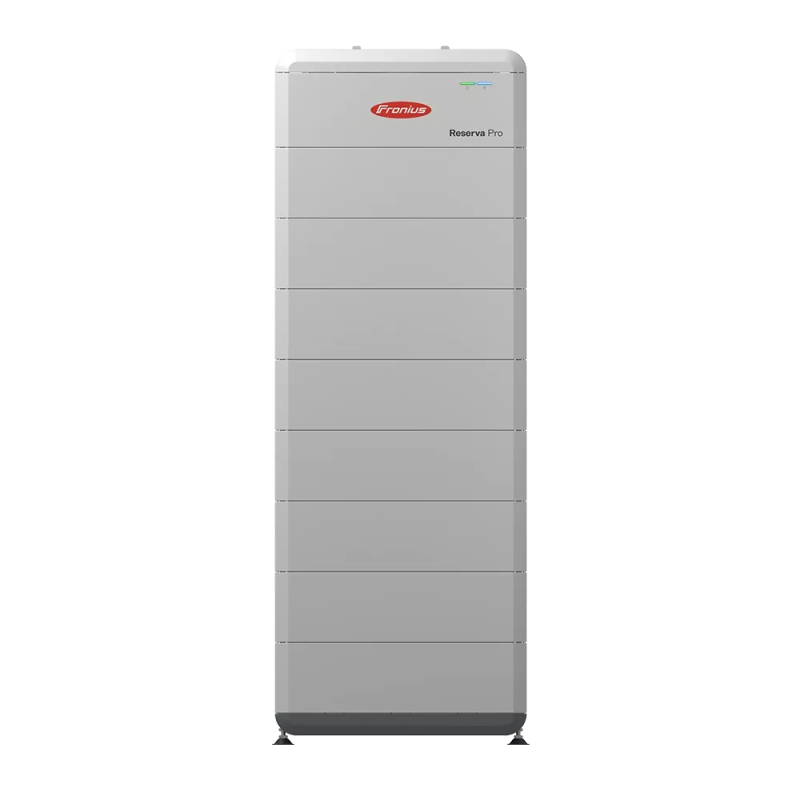

• Kompatibilní velikost věže: 3–8 shodných modulů Reserva Pro
• Využitelná energie systému po doplnění modulů: 11,9–31,9 kWh
• BMS: 225 × 570 × 440 mm, 10 kg
• Základna: 70 × 579 × 449 mm, 8 kg
• Spojené BMS se základnou před osazením modulů: přibližně 295 × 579 × 449 mm, 18 kg
• Komunikace BMS se střídačem: CAN / Modbus (RS485)
• Komunikace BMS s modulem: ISO-SPI
• Kompletní správně sestavený systém: IP65, −20 až +50 °C, vnitřní nebo chráněné venkovní umístění

Řízení baterie a kompatibilita

BMS počítá stav nabití, sleduje přepětí, podpětí, nadproud, teplotu a poruchy článků nebo hardwaru, podporuje start ze tmy, předává provozní data přes RS485 a aktualizace firmwaru baterie získává přes rozhraní střídače. Pro správně vyměněné nebo přidané moduly je k dispozici automatické vyrovnání stavu nabití. Aktuální tabulka kompatibility Fronius zahrnuje vybrané modely Primo GEN24 Plus, Symo GEN24 Plus a Verto Plus; Fronius Symo Hybrid je vyloučen. Podle aktuálních návrhových pravidel lze paralelně provozovat až čtyři věže se shodnou kapacitou.

Obsah balení

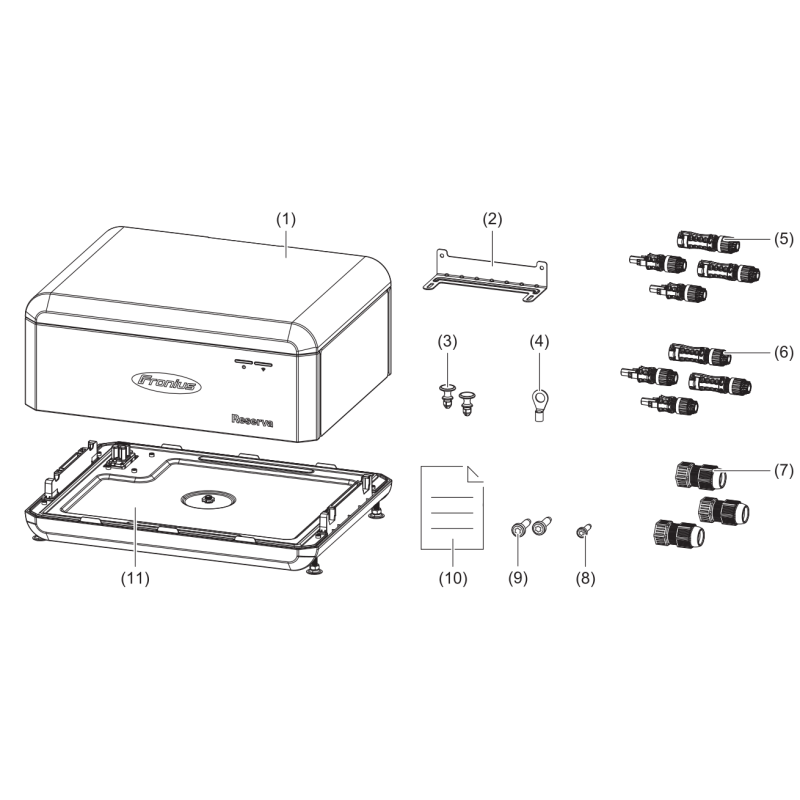

Dokumentované balení obsahuje jedno BMS, jeden montážní držák ve tvaru L, dvě upevňovací spony, jedno kabelové oko, čtyři konektory Stäubli MC4 EVO STO 6 mm² (+/−), čtyři konektory 10 mm² (+/−), tři šroubovací průchodky RJ45, jeden šroub M4×10 TX20, dva šrouby M5×10 TX20, jeden stručný návod a jednu základnu. Shodné bateriové moduly nejsou součástí.

Hranice projektu a instalace

Bateriové moduly, střídač, záložní přepínání, elektroměr, externí ochrany, projektové kabely, příprava stěny a podlahy, instalace a uvedení do provozu jsou samostatné. Jde o vysokonapěťové zařízení pro kvalifikovanou instalaci. Nosnou konstrukci, zajištění proti převržení, odstupy, vedení kabelů, firmware střídače a přesně povolenou konfiguraci je nutné před montáží ověřit podle aktuální dokumentace Fronius. Fronius uvádí desetiletou systémovou záruku při 80% stavu zdraví; před expedicí ověříme aktuálně platné podmínky a přesný neporušený výrobek.
