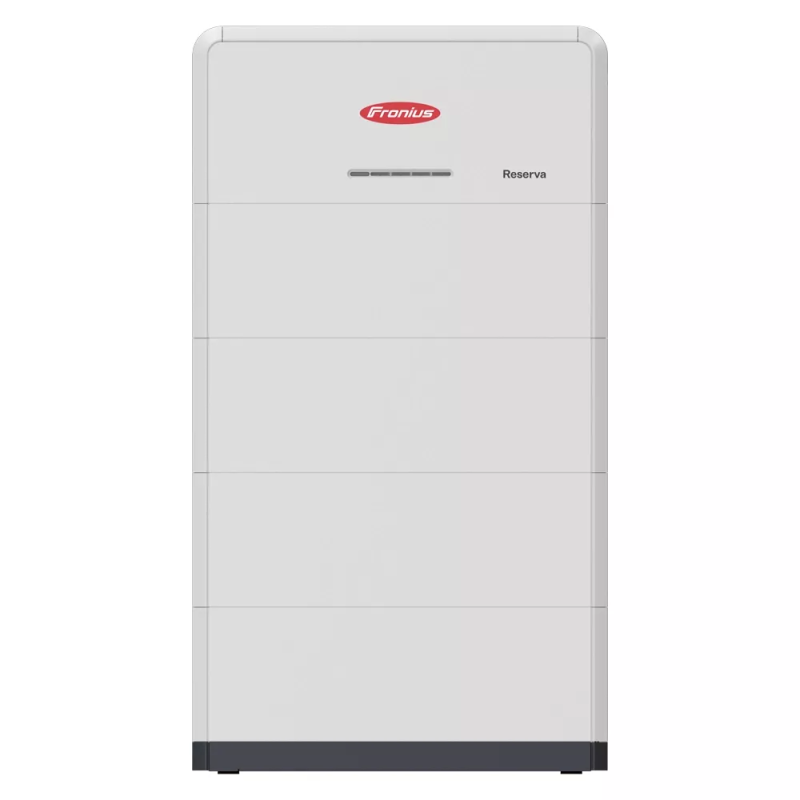

Fronius Reserva BMS 4,240,371 se základnou je řídicí a mechanická základní část jedné modulární vysokonapěťové bateriové věže Reserva. Sleduje moduly, komunikuje se střídačem a tvoří spodní oporu. Neobsahuje bateriové články a neukládá energii. Provozní věž vyžaduje dva až pět samostatně zakoupených shodných modulů Reserva, kompatibilní hybridní střídač Fronius, projektové ochrany, kabeláž a odborné uvedení do provozu.

Sestava a rozsah dodávky

• Prodávaná položka: 1 × Fronius Reserva BMS se základnou, výrobek 4,240,371
• Kompatibilní velikost věže: 2–5 shodných modulů Reserva
• Využitelná energie systému po doplnění modulů: 6,31–15,79 kWh
• BMS: 330 × 772 × 176 mm, 16 kg
• Základna: 60 × 772 × 176 mm, 3,5 kg
• Sestavené BMS se základnou: 390 × 772 × 176 mm, 19,5 kg
• Přepravní balení: 790 × 554 × 315 mm, 25 kg
• Kompletní správně sestavený systém: IP65, −20 až +55 °C, vnitřní nebo chráněné venkovní umístění

Řízení baterie a kompatibilita

BMS počítá stav nabití, sleduje přepětí, podpětí, nadproud, teplotu a poruchy článků nebo hardwaru, podporuje start ze tmy, předává provozní data přes RS485 a aktualizace firmwaru baterie získává přes rozhraní střídače. Aktuální tabulka kompatibility Fronius zahrnuje vhodné varianty Primo GEN24 Plus, Symo GEN24 Plus a Verto Plus; Fronius Symo Hybrid je vyloučen. Podle aktuálních návrhových pravidel lze paralelně provozovat až čtyři věže se shodnou kapacitou.

Obsah balení

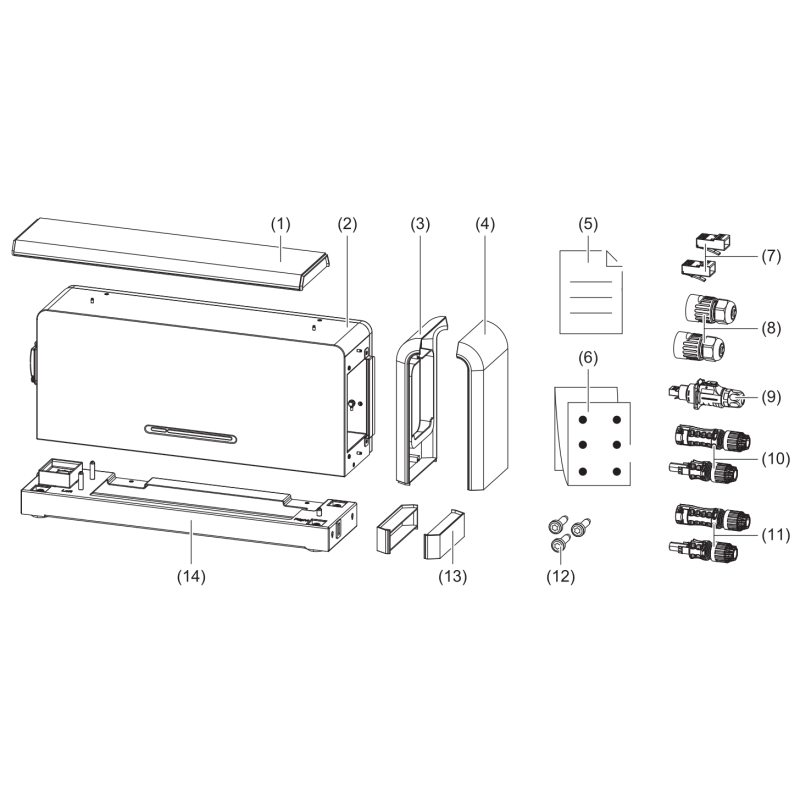

Evropské balení obsahuje horní, levý a pravý kryt, BMS, stručný návod, vrtací šablonu, dva konektory RJ45, dvě šroubovací průchodky RJ45 pro paralelní provoz, jeden konektor LP-16-C/RJ45 pro spojení se střídačem, dva páry konektorů Stäubli MC4-Evo stor 6 mm², tři šrouby M6×12 TX30, dva kryty základny a základnu. Konektory 10 mm² zobrazené v mezinárodním návodu se dodávají pouze v Austrálii a na Novém Zélandu a nejsou součástí evropského balení.

Hranice projektu a instalace

Bateriové moduly, střídač, záložní přepínání, elektroměr, externí ochrany, projektové kabely, příprava stěny a podlahy, instalace a uvedení do provozu jsou samostatné. Jde o vysokonapěťové zařízení pro kvalifikovanou instalaci. Nosnou konstrukci, odstupy, vedení kabelů, firmware střídače a přesně povolenou konfiguraci je nutné před montáží ověřit podle aktuální dokumentace Fronius. Fronius uvádí desetiletou systémovou záruku; před expedicí ověříme aktuálně platné podmínky a přesný neporušený výrobek.
