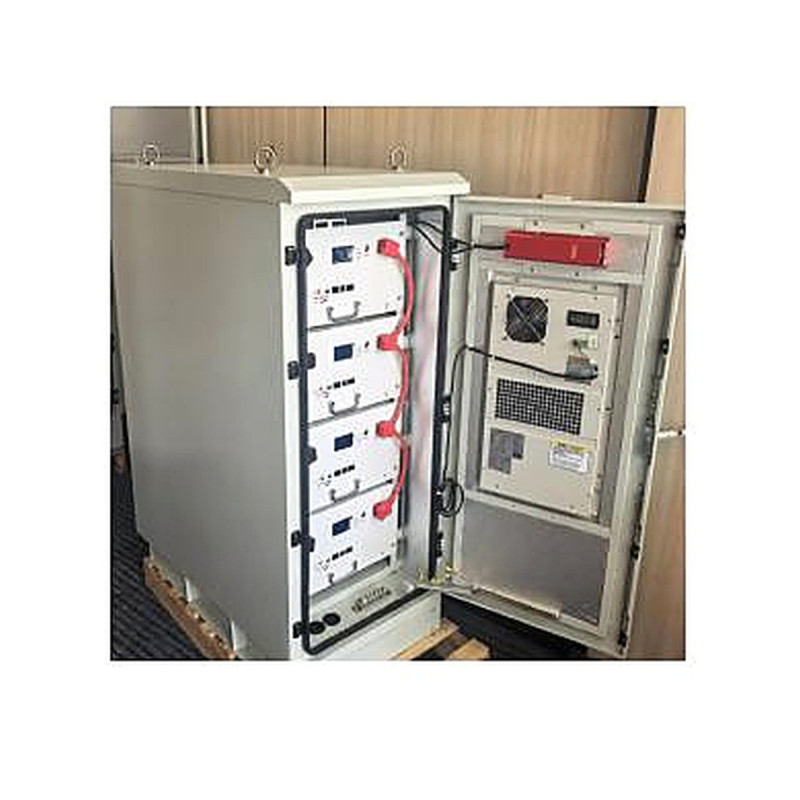

WodaTherm™ BDTN LV64 je venkovní nízkonapěťové bateriové úložiště pro firemní FVE. Ověřená specifikace objednávky používá čtyři bateriové jednotky s napětím 51,2 V a kapacitou 314 Ah v třídě 64 kWh, provozní referenci 0,5C, venkovní skříň IP54, více než 8 000 cyklů při dodržení předepsaných podmínek, referenční záruku pět let a dokumentaci CE, UN38.3 a MSDS.

LV64 představuje stejnosměrnou bateriovou část. Kompatibilní nízkonapěťový hybridní střídač nebo PCS, EMS, záložní přepínání, měření, ochrany, kabeláž, základ, vykládka, montáž a uvedení do provozu jsou zahrnuty pouze tehdy, když je uvádí konečná nabídka WodaTherm™. Střídač není automatickou součástí.

Venkovní bateriové úložiště 64 kWh pro firemní FVE

LV64 je vhodný pro farmy, dílny, kanceláře, prodejny, výrobu, nabíjecí místa a větší domy. Podle schváleného střídače a projektu může zvýšit využití vlastní výroby FVE, přesunout energii do večerního provozu, řídit vybrané špičky nebo napájet projektované záložní okruhy. Využitelná energie závisí na provozním rozsahu, rezervě a nastavení střídače.

10 důvodů pro venkovní umístění baterie LV64 a střídače

1. Šetří významnou vnitřní plochu: čtyři bateriové jednotky nezabírají technickou místnost, dílnu, garáž, sklad ani výrobu.
2. Vytváří samostatné venkovní energetické centrum: baterie, vhodný střídač, řízení a ochrany mohou sdílet jednu vymezenou technickou zónu.
3. Odděluje techniku od lidí, výroby a zboží: případná závada se nenachází v kanceláři, prostoru zákazníků ani vnitřním skladu.
4. Umožňuje umístění u hlavní elektroinfrastruktury: systém lze navrhnout u rozvaděče FVE, hlavní rozvodny, hospodářské budovy nebo nabíjecího areálu.
5. Zajišťuje přímý servisní přístup: technici se k systému dostanou bez vstupu do užívaných nebo kontrolovaných prostor provozu.
6. Nechává teplo z chlazení a hluk ventilátorů venku: odpadní teplo a provozní zvuk nezatěžují klimatizované místnosti.
7. Podporuje krátkou vysokoproudou trasu 51,2 V: střídač u skříně pomáhá omezit délku kabelů, úbytek napětí a ztráty.
8. Usnadňuje manipulaci se čtyřmi jednotkami: přístupné venkovní stanoviště zjednodušuje dodání, přístup do skříně a servis modulů.
9. Umožňuje samostatný zabezpečený prostor: kotvení, zámky, oplocení, sloupky, světlo, kamerový dohled a řízený přístup chrání celý energetický bod.
10. Ponechává místo pro plánované rozšíření: venkovní uspořádání může rezervovat servisní plochu a trasy pro další techniku, dovolí-li to schválený projekt.

Architektura 51,2 V a kompatibilita se střídačem

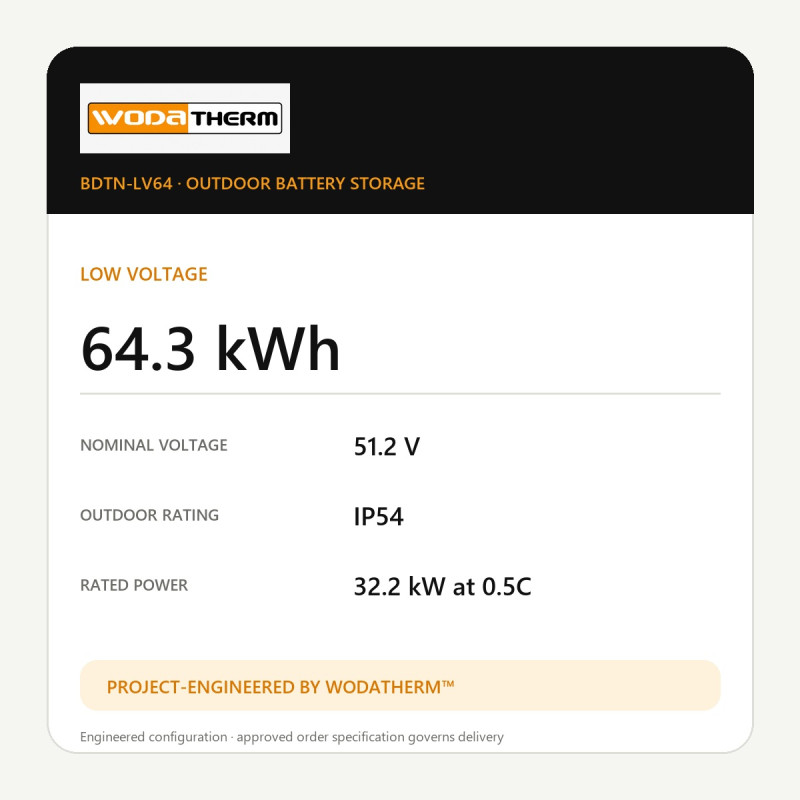

Čtyři jednotky 51,2 V / 314 Ah poskytují vypočtenou jmenovitou energii přibližně 64,3 kWh. Při 0,5C činí vypočtený referenční výkon na straně baterie přibližně 32,2 kW. Nejde o garantovaný AC výkon. Skutečný výkon a funkce závisejí na schváleném střídači nebo PCS, proudových limitech, pracovním rozsahu, protokolu BMS a celém elektroprojektu.

Při tomto výkonu protékají nízkonapěťovým systémem vysoké DC proudy. Průřez a délka vodičů, přípojnice, pojistky, odpojování, konektory, ochrany a utahovací momenty se navrhují společně. Shoda 51,2 V nestačí; WodaTherm™ před výrobou ověřuje proudovou zatížitelnost a komunikaci BMS.

Skříň IP54, vytápění a chlazení

Krytí IP54 omezuje vnikání prachu a chrání před stříkající vodou v rozsahu zkoušky; neplatí pro zaplavení nebo ponoření. Stanoviště vyžaduje rovný únosný podklad, odvodnění, chráněné kabelové vstupy, servisní odstupy, proudění vzduchu, uzemnění, ochranu před nárazem vozidla a řízený přístup. Aktivní vytápění a chlazení podporuje sezónní provoz pod dohledem BMS. Konečné nastavení a rozsah teplot se potvrdí podle stanoviště.

Technické údaje

Příprava projektu a doprava

Katalogová cena vychází ze standardního doručení na evropskou adresu používaného pro tento model. Příplatky, zvláštní povolení, vykládka, jeřáb, základ, montáž a uvedení do provozu jsou zahrnuty pouze tehdy, když je uvádí nabídka. Pošlete nám model střídače, adresu, fotografie, profil spotřeby, požadované zálohování a rozsah teplot. WodaTherm™ ověří kompatibilitu a rozsah projektu LV64. Předpokládané dodání je 30 dní.
