BYD Battery-Box HVE BCU + základna, kód 17161480-00, je řídicí a základní sada pro jednu kompatibilní vysokonapěťovou bateriovou věž HVE. BCU obsahuje hlavní vypínač systému, ovládání napájení/LED, provozní panel a komunikační funkce; základna nese sestavu. Ani jedna část energii neukládá.

Rozsah balení

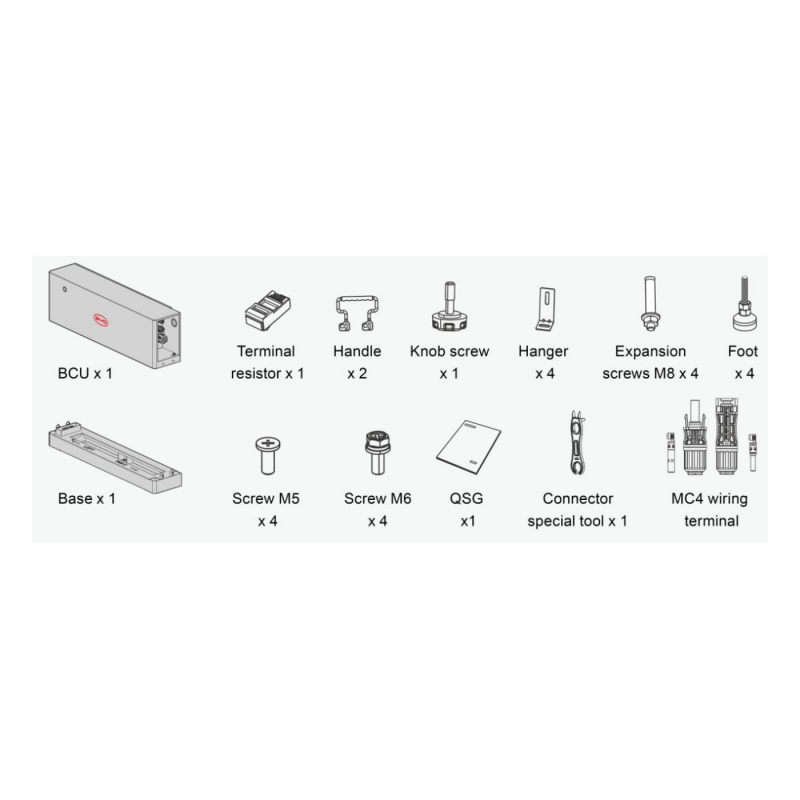

Oficiální výkres balení uvádí jednu BCU, jednu základnu, jeden zakončovací odpor, dvě rukojeti, jeden otočný šroub, čtyři závěsy, čtyři rozpěrné šrouby M8, čtyři nohy, čtyři šrouby M5, čtyři šrouby M6, jeden stručný návod, jeden speciální nástroj na konektory a zdokumentované připojovací koncovky MC4. WodaSign™ před přijetím objednávky ověří uzavřené fyzické balení, štítek 17161480-00, sériové číslo, datum výroby a zbývající záruku.

Kompatibilita HVE a rozměry

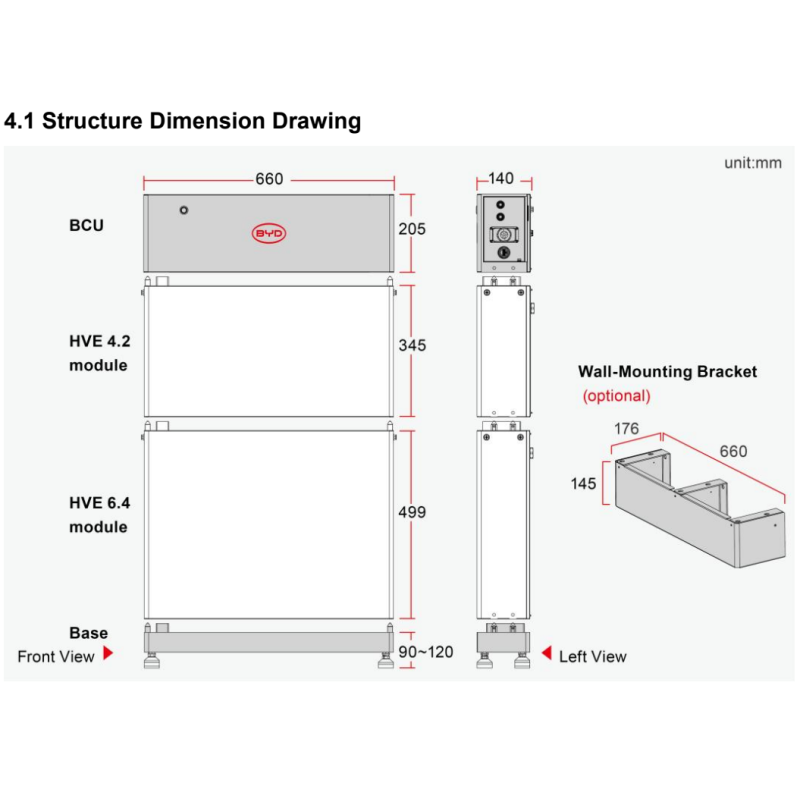

Aktuální dokumentace HVE platí pro moduly HVE 6.4 a HVE 4.2. Jednu dokumentovanou věž tvoří jeden až čtyři moduly a paralelně lze spojit až tři shodné věže podle přesně schválené kombinace, kompatibilního střídače BYD Power-Box a aktuálního firmwaru. BCU má 205 × 660 × 140 mm; základna 660 × 140 mm má nastavitelnou instalační výšku přibližně 90–120 mm.

• Systémová komunikace: CAN / RS485
• Kompletní dokumentovaný systém HVE: IP65
• Zdokumentovaný provozní rozsah systému: -20 až +55 °C
• Montáž: standardně na podlahu; nástěnný držák volitelně

Rozsah dodávky

Bateriové moduly HVE, volitelný nástěnný držák a Smart WiFi/LAN modul, střídač, projektové kabely, ochrany, návrh, instalace a uvedení do provozu jsou samostatně. Kvalifikovaný odborník musí ověřit přesnou kombinaci modulů, střídač, firmware, uzemnění, DC ochrany a aktuální pokyny výrobce.
