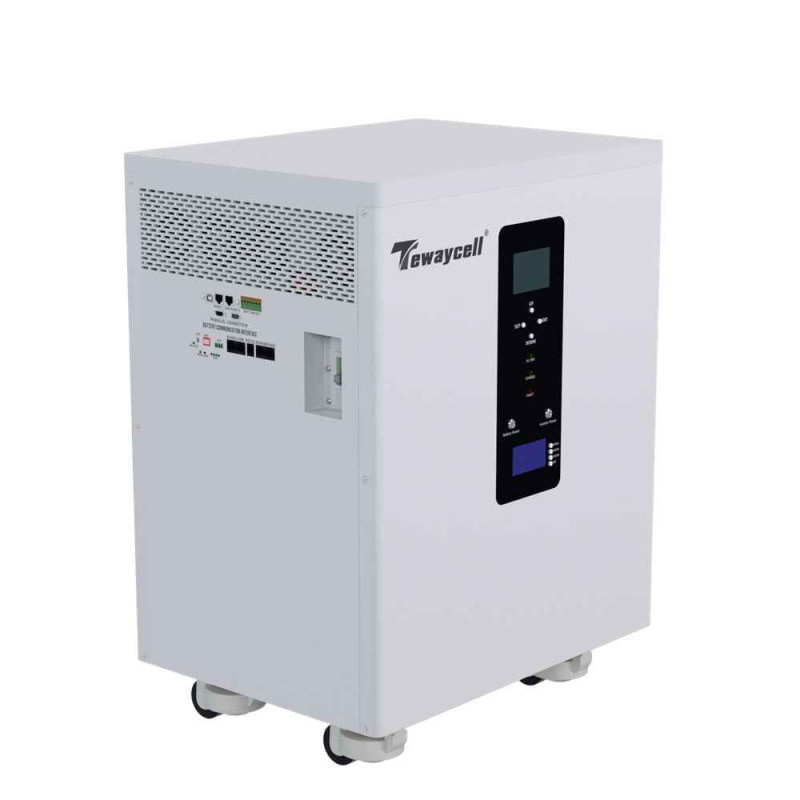

Baterie a třífázové napájení v jednom zařízení

Větší energetická zásoba v kompaktním celku pro dům, dílnu nebo menší provozovnu. Tewaycell AO-MB51628-AC380V-12KW spojuje baterii LiFePO4 o energii 32,15 kWh, kapacitě 628 Ah a napětí 51,2 V s třífázovým střídačem SRNE SPI-12K-H3P. Jmenovitý výkon 12 kW, dva fotovoltaické vstupy MPPT a integrované bateriové řízení tvoří kompaktní základ pro ukládání vlastní výroby, ostrovní napájení a zálohování vybraných okruhů. Bateriová a střídačová část jsou přehledně soustředěné ve společné stojanové skříni.

32,15 kWh pro vlastní spotřebu a energetickou rezervu

Baterie s kapacitou 628 Ah poskytuje prostor pro práci s elektřinou v průběhu dne. Fotovoltaika může vyrábět nejvíce v době, kdy je dům prázdný; večer se naopak přidává vaření, osvětlení nebo práce v domácí kanceláři. Úložiště pomáhá tyto části dne propojit a využít uloženou výrobu podle aktuální potřeby. Kapacita 32,15 kWh tvoří přehledný výchozí bod pro návrh denní akumulace i požadované rezervy.

LiFePO4 články jsou uspořádané do baterie se jmenovitým napětím 51,2 V. Konstrukce 16S2P propojuje články do společné nízkonapěťové platformy. Bateriové řízení pracuje s celou sestavou a sleduje její provoz při ukládání i poskytování energie. V jednom zařízení se tak potkává významná energetická kapacita s elektronikou, která zajišťuje koordinovaný chod baterie a navazujícího střídače.

Střídač SRNE s výkonem 12 kW

Integrovaný SRNE SPI-12K-H3P vytváří třífázový výstup 230/400 V AC s čistou sinusovkou. Jmenovitých 12 kW poskytuje výkonový základ pro navržené domácí nebo menší komerční napájení. V technické specifikaci je uveden také špičkový výkon 24 kW. Kombinace baterie a střídače umožňuje soustředit energii i její využití do jedné funkční jednotky s přehledně vyvedenými připojovacími body.

Fotografie výrobce

Dva MPPT pro promyšlené využití fotovoltaiky

Střídač má dvě nezávislé větve MPPT. Každá sleduje pracovní bod své připojené fotovoltaické části, což usnadňuje práci se dvěma skupinami panelů. Dvě větve jsou praktické například při rozdělení panelů na různé vhodně navržené části střechy. Pro obě MPPT platí pracovní rozsah 200–650 V DC. Výrobce u této platformy uvádí fotovoltaický příkon až 9 000 W na každou větev, celkem až 18 kW.

Fotovoltaické vstupy jsou součástí stejného zařízení jako baterie a AC výstup. Energie z panelů tak může přímo vstupovat do navržené výroby, ukládání a napájení spotřebičů. Pro uživatele to znamená přehlednější celek, v němž spolu jednotlivé funkce průběžně spolupracují. Využití obou MPPT lze přizpůsobit konkrétnímu rozložení panelů a průběhu slunečního osvitu na objektu.

Nabíjení ze slunce i ze střídavého přívodu

Systém podporuje nabíjení z fotovoltaiky i AC přívodu. Vedle každodenního ukládání solární výroby tak nabízí základ pro plánovanou práci s energetickou zásobou. V nastavení lze využít časové režimy nabíjení a vybíjení, které se přizpůsobí provozu domu nebo firmy. Uložená energie pak může sloužit ve zvolených částech dne, kdy odpovídá aktuální spotřebě a navrženému způsobu řízení.

Tato flexibilita je zajímavá pro zákazníky s pravidelnou večerní spotřebou, pro menší provozy s pevnou pracovní dobou nebo pro objekty, kde má význam trvale připravená energetická rezerva. Baterie vytváří zásobu, střídač zajišťuje její převod a řízení určuje časové využití. Tewaycell tyto funkce spojuje v jednom celku, který lze přizpůsobit praktickému režimu konkrétního místa.

BMS 300 A a aktivní vyrovnávání článků

Bateriová část pracuje v rozsahu 44,8–57,6 V a její specifikace uvádí maximální nabíjecí i vybíjecí proud 300 A. Integrované bateriové řízení sleduje články a koordinuje jejich činnost. Aktivní balancování pomáhá vyrovnávat jejich stav při opakovaných cyklech. Pro obsluhu je přínosem to, že akumulace a bateriové řízení jsou od začátku součástí jednoho uspořádaného zařízení.

Fotografie výrobce

Přehledný čelní panel a systémová komunikace

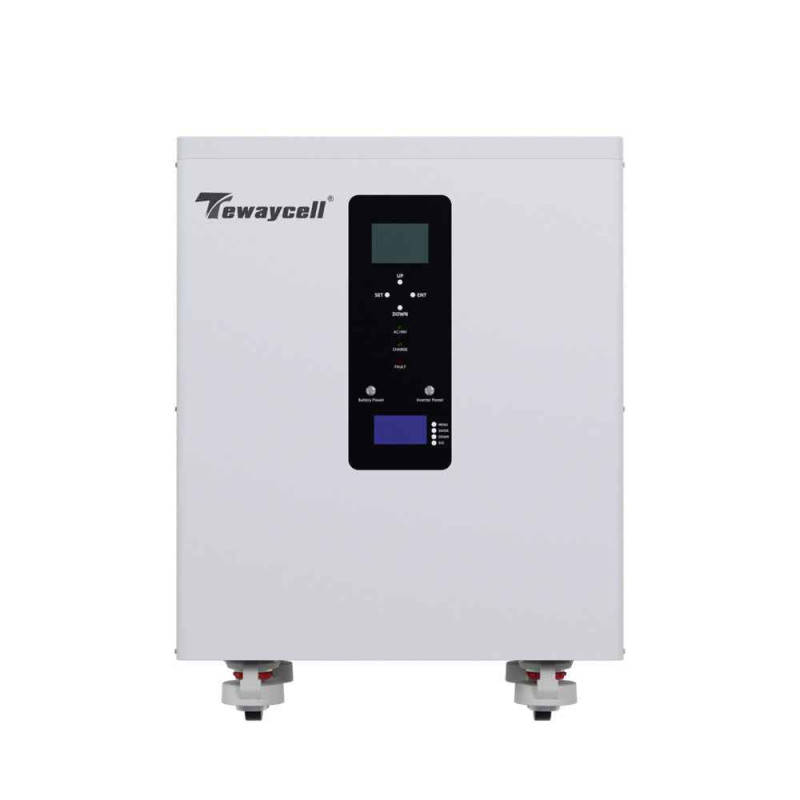

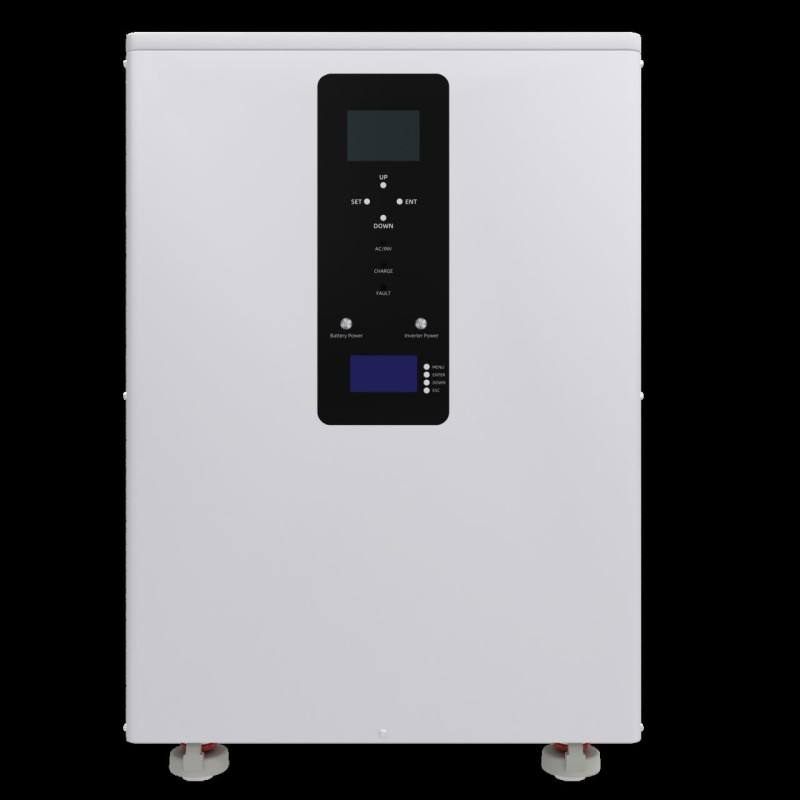

Na přední straně jsou soustředěné zobrazovací a ovládací prvky bateriové i střídačové části. Když přijdete k zařízení, máte informace o úložišti na jednom místě. Při běžném používání je tak jednodušší sledovat souvislost mezi nabíjením, uloženou energií a právě napájenými spotřebiči. Čisté čelní provedení navíc dobře zapadá do přehledně uspořádané technické místnosti.

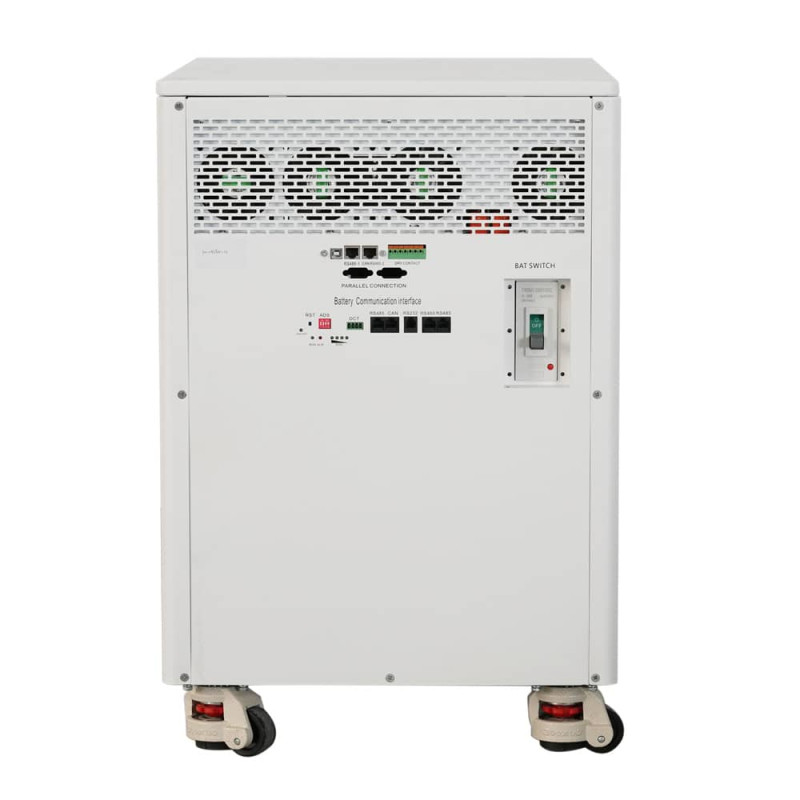

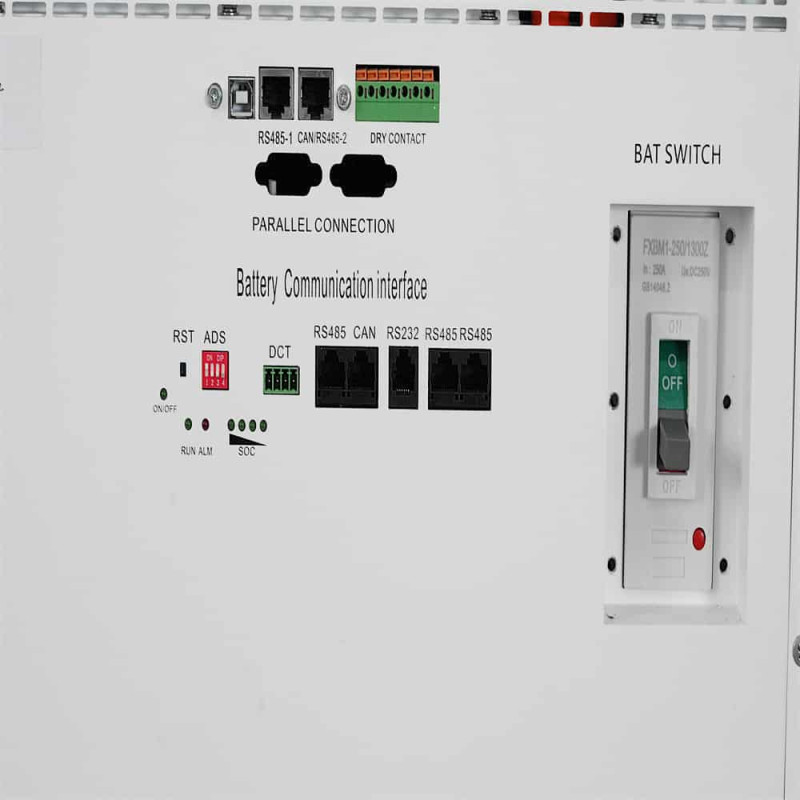

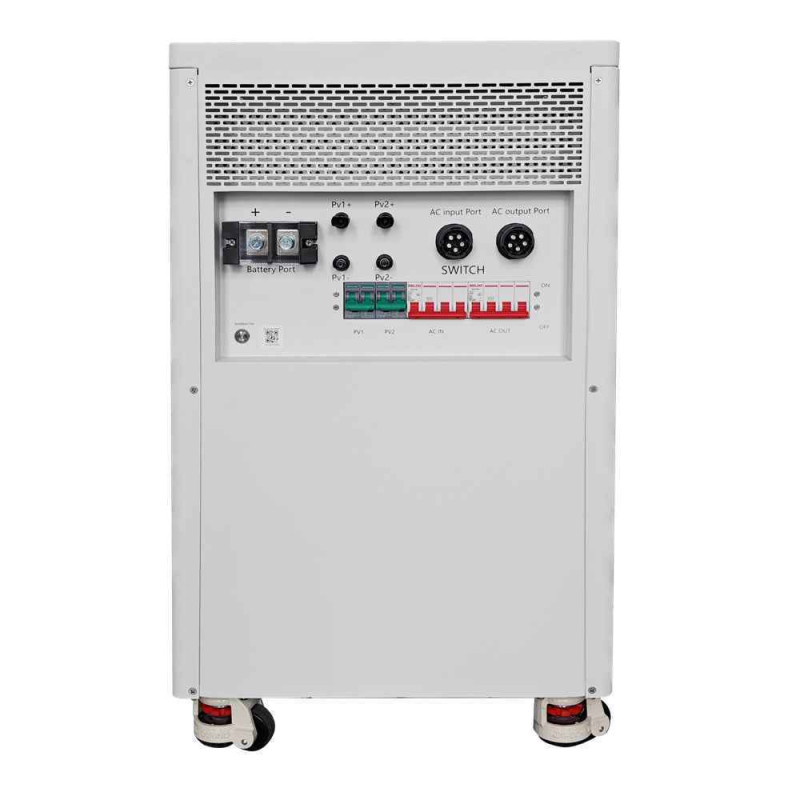

Pro propojení s navazujícím řízením jsou k dispozici rozhraní RS485, CAN, USB a bezpotenciálový kontakt. Výrobcovy fotografie ukazují samostatně uspořádanou připojovací část i komunikační porty. Tyto prvky pomáhají začlenit zařízení do promyšlené elektrické instalace a vytvářejí přístupná místa pro související technologie. Platforma podporuje také rozšíření sestavy propojením shodných All-in-One jednotek.

Kompaktní celek pro technické zázemí

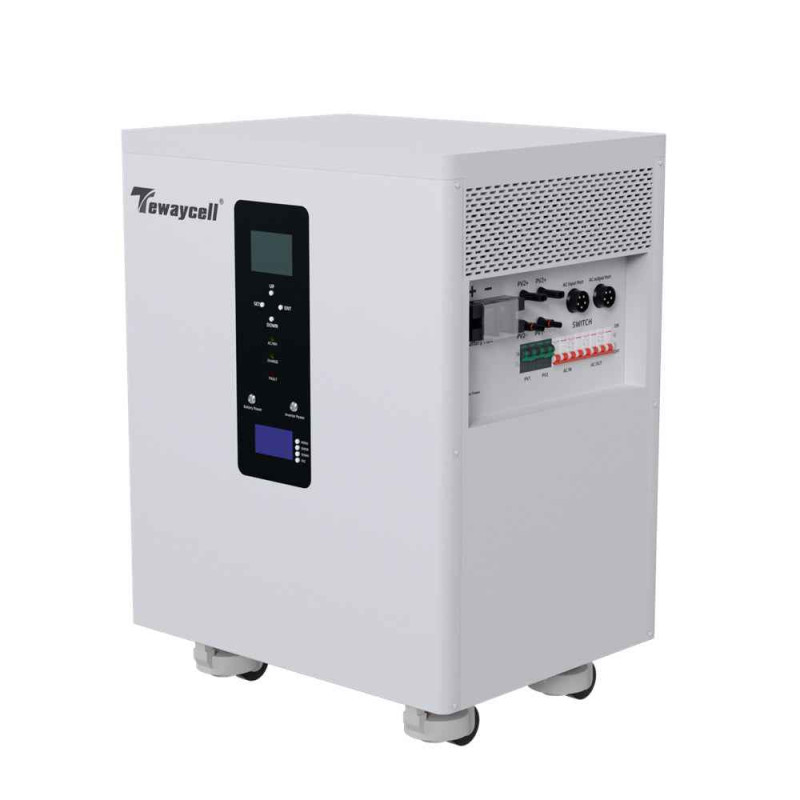

Skříň má rozměry 750 × 500 × 845 mm a krytí IP20 pro vnitřní instalaci. Interní ventilátory zajišťují chlazení bateriové a střídačové technologie. Při návrhu technické místnosti lze jednoduše pracovat s jedním půdorysem a s jasně určenými připojovacími stranami. Skutečné fotografie výrobce vám umožní předem vidět čelní panel, boční připojení i celkové provedení zařízení.

Tewaycell AO-MB51628-AC380V-12KW je určený zákazníkovi, který chce spojit 32,15 kWh bateriové energie, třífázový výkon 12 kW a přímé využití fotovoltaiky v jednom systému. Hodí se pro promyšlené energetické zázemí domu, ostrovní objekt i menší firemní provoz. Nabízí konkrétní kapacitu, známý střídač SRNE, dvojici MPPT a přehledné místní ovládání pro každodenní využití uložené elektřiny.

Technické údaje
