WodaTherm™ BDTN LV32 je venkovní nízkonapěťové bateriové úložiště pro fotovoltaické projekty, které potřebují přibližně 32 kWh akumulace mimo užívanou část budovy. Ověřená specifikace objednávky používá architekturu 51,2 V se dvěma bateriovými jednotkami 314 Ah, provozní referenci 0,5C, venkovní skříň IP54, více než 8 000 cyklů při dodržení předepsaných podmínek, referenční záruku pět let a dokumentaci CE, UN38.3 a MSDS pro objednanou konfiguraci.

LV32 představuje stejnosměrnou bateriovou část instalace. Kompatibilní nízkonapěťový hybridní střídač nebo PCS, EMS, záložní přepínání, měření, elektrické ochrany, kabeláž, základ, vykládka, montáž a uvedení do provozu jsou součástí dodávky pouze tehdy, když je výslovně uvádí konečná nabídka WodaTherm™. Střídač tedy není automatickou součástí této katalogové položky.

Venkovní bateriové úložiště 32 kWh pro FVE

LV32 je vhodný pro větší rodinné domy, dílny, farmy, kanceláře, menší komerční provozy a samostatné budovy, jejichž profil spotřeby vyžaduje větší zásobu energie než běžná kompaktní domácí baterie. Podle schváleného střídače, řízení a elektroprojektu může systém zvýšit využití vlastní solární elektřiny, přesunout energii do večerní nebo noční spotřeby, napájet vybrané zálohované okruhy nebo podporovat oddělený objekt. Jmenovitá energie není totéž jako garantovaná využitelná energie; výsledná využitelná hodnota závisí na dohodnutém provozním rozsahu a nastavení střídače.

10 důvodů pro venkovní umístění baterie LV32 a střídače

S kompatibilním nízkonapěťovým střídačem nebo PCS určeným do venkovního prostředí může LV32 vytvořit samostatný energetický bod mimo dům či provozovnu. Deset praktických výhod:

1. Šetří místo v interiéru: baterie nezabírá technickou místnost, stěnu garáže, sklep, dílnu ani skladovou plochu.
2. Vytváří samostatný venkovní energetický celek: baterii, vhodný střídač, řízení a projektové ochrany lze sladit v jedné vymezené technické zóně.
3. Odděluje zařízení od užívaných místností: případná závada venkovní baterie nebo střídače se nenachází v ložnici, chodbě, kanceláři ani vnitřní technické místnosti.
4. Umožňuje pružně zvolit stanoviště: energetický celek lze navrhnout u garáže, zahradního domku, dílny, hospodářské budovy, panelů FVE nebo vhodného bodu připojení.
5. Zajišťuje přímý přístup pro servis: kontrola a údržba proběhnou bez vstupu techniků do domu a bez narušení užívaných prostor firmy.
6. Nechává teplo z chlazení a hluk ventilátorů venku: odpadní teplo ani provozní zvuk nezatěžují interiér.
7. Umožňuje krátkou 51,2 V DC trasu: střídač umístěný blízko baterie pomáhá projektantovi omezit délku kabelů, úbytek napětí a ztráty při vysokých proudech nízkonapěťového systému.
8. Umožňuje vlastní zabezpečenou zónu: kotvení, zámky, oplocení, osvětlení, ochranné sloupky a kamerový dohled lze navrhnout společně pro baterii i střídač.
9. Hodí se pro vedlejší budovy a venkovní odběry: systém může podporovat dílnu, zahradní objekt, zemědělský provoz, místní nabíjecí bod nebo jiný projektovaný odběr.
10. Usnadňuje budoucí práce: přístupné venkovní stanoviště zjednodušuje plánování výměny modulů, servisu střídače a pozdějších úprav projektu.

Nízkonapěťová architektura 51,2 V a kompatibilita se střídačem

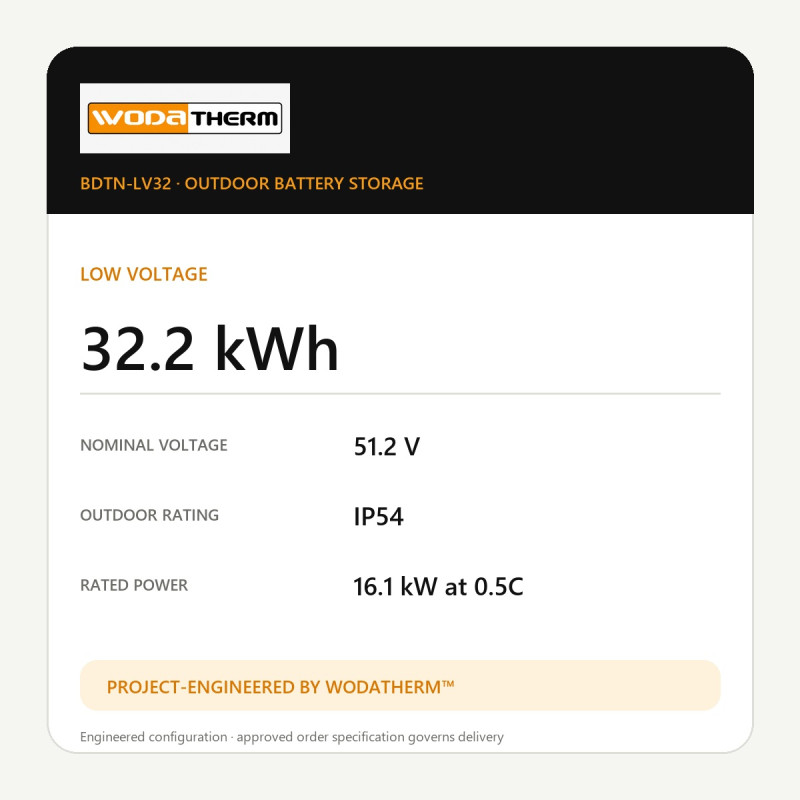

Nabízená konfigurace používá dvě bateriové jednotky s napětím 51,2 V a kapacitou 314 Ah. Jejich společná vypočtená jmenovitá energie činí přibližně 32,2 kWh. Při referenční hodnotě 0,5C odpovídá výkon na straně baterie přibližně 16,1 kW; jde o technickou orientační hodnotu, nikoli příslib výkonu na střídavé straně. Skutečný AC výkon, zálohování a síťové funkce určuje schválený střídač nebo PCS, jeho pracovní rozsah, proudový limit, protokol BMS a návrh celého systému.

Nízké napětí neznamená nízký proud. Průřez a délka vodičů, přípojnice, pojistky, odpojování, konektory a utahovací momenty se musí navrhnout jako jeden celek. Shodné jmenovité napětí samo nestačí: WodaTherm™ před uvolněním objednávky ověřuje také proudovou zatížitelnost střídače a jeho komunikační kompatibilitu s dodaným BMS.

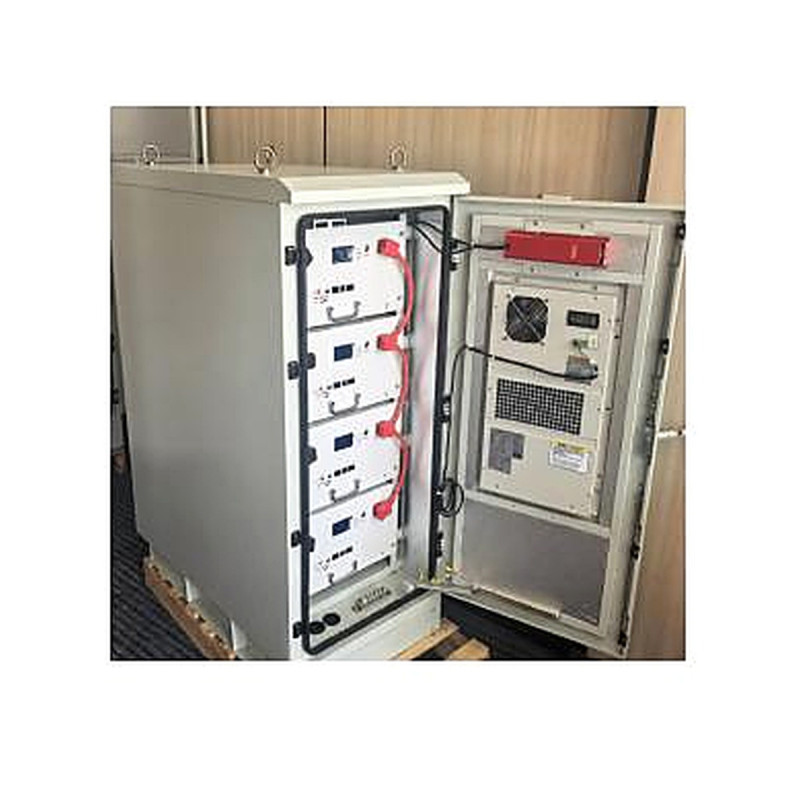

Skříň IP54, vytápění a chlazení

Krytí IP54 omezuje vnikání prachu a chrání před stříkající vodou v rozsahu příslušné zkoušky. Nejde o ochranu proti zaplavení nebo ponoření. Schválené stanoviště musí mít rovný únosný podklad, odvodnění, chráněné kabelové vstupy, servisní odstupy, proudění vzduchu, uzemnění, ochranu proti nárazu vozidla a řízený přístup. Je nutné vyhnout se nekontrolovanému odtoku ze střechy, záplavové trase a místu, kde může větrání zakrýt sníh nebo uložený materiál.

Aktivní vytápění a chlazení skříně podporuje provoz při sezónních změnách teplot pod dohledem BMS. Konečné regulační hodnoty, vlastní spotřeba, odvod kondenzátu a povolený rozsah okolních teplot se potvrdí podle klimatu, oslunění, nadmořské výšky a provozního režimu v místě instalace. Pokud teplota článků opustí povolený rozsah, BMS může nabíjení omezit.

Technické údaje

Příprava projektu a doprava

Katalogová cena vychází ze standardního doručení na evropskou adresu používaného pro tento model. Příplatky za odlehlé oblasti, zvláštní povolení pro trasu, vykládka, jeřáb, základ, montáž a uvedení do provozu jsou zahrnuty pouze tehdy, když je uvádí konečná nabídka. Před zahájením výroby WodaTherm™ potvrdí model střídače, protokol BMS, požadovanou využitelnou energii a výkon, teploty stanoviště, provedení skříně, kabelové vstupy, koncepci ochran, základ, odvodnění, přístup a seznam dokumentů.

Předpokládané dodání je 30 dní. Pošlete nám model střídače nebo PCS, adresu instalace, fotografie zamýšleného stanoviště, požadované záložní funkce a očekávané zimní i letní teploty. Ověříme kompatibilitu a stanovíme správný rozsah projektu LV32.
