SEPLOS MASON-280L-N DIY – svislá stavebnice 48V baterie

Důležité: tato stavebnice neobsahuje bateriové články. Nejde o hotové 14,3kWh ani 16kWh úložiště. Výsledná kapacita, energie, hmotnost, elektrické limity a životnost závisejí na šestnácti článcích, které si zákazník zvolí a odborně osadí. Produkt je určen zkušeným montážníkům a odborně způsobilým osobám, které chtějí postavit 16S LiFePO4 baterii v hotové kovové skříni s připravenou elektronikou a mechanikou.

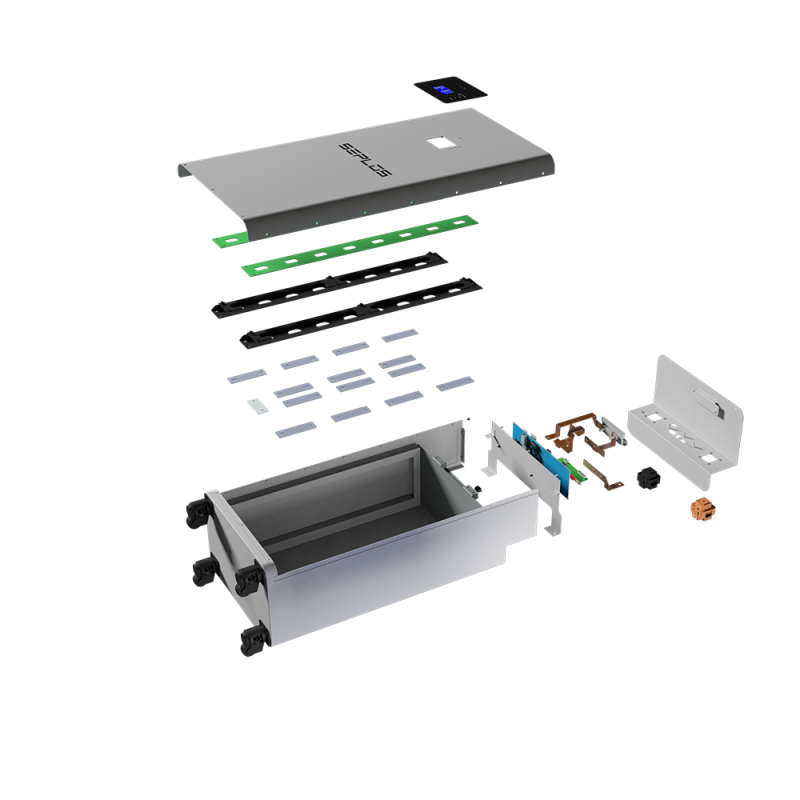

Co stavebnice obsahuje

• kovovou svislou skříň s kolečky,
• chytré SEPLOS BMS pro 16S systém / 200 A,
• reléový aktivní balancer 16S / 10 A,
• LCD displej a komunikační rozhraní CAN a 2× RS485,
• pojistku 80 V / 400 A včetně držáku,
• PCB desky, silové svorky, kabeláž, sběrnice, izolační a spojovací materiál dodávaný v sadě.

Součástí nejsou LiFePO4 články. Před montáží je nutné zkontrolovat úplnost sady podle balicího listu a aktuálního návodu SEPLOS.

Podporované články a výsledná energie

Skříň je podle dostupných údajů určena pro 16 prizmatických článků, například GF/LISHEN/EVE 280 Ah, EVE 304 Ah a EVE MB31 314 Ah. Před nákupem článků musí montážník ověřit jejich přesné rozměry, polohu a rozteč pólů; uváděné příklady zahrnují těla přibližně 72 × 174 × 200–204 mm a rozteč pólů 89 nebo 123 mm podle typu. Obchod negarantuje vhodnost článku pouze podle marketingového označení kapacity.

Po osazení šestnácti stejnými články vzniká přibližně 51,2V systém. Jmenovitá energie se vypočte z kapacity použitých článků; samotná sada žádnou kWh kapacitu nemá. Články musí být shodného typu, stavu, kapacity a vhodně připravené pro společné zapojení.

Technické údaje stavebnice

Kompatibilita s měničem

CAN a RS485 jsou pouze fyzická rozhraní. Funkce s konkrétním měničem závisí na podporovaném bateriovém protokolu, firmware, nastavení a kabeláži. Před objednávkou sdělte přesnou značku a model měniče; dostupné podklady ověříme. Bez potvrzení nelze slíbit uzavřenou komunikaci BMS–měnič.

Montáž a uvedení do provozu

1. Zkontrolujte model a rozměry všech 16 článků, jejich stav, polaritu a vzájemnou shodu.
2. Dodržte aktuální návod SEPLOS, předepsanou izolaci, mechanické stažení, pořadí sběrnic a připojení BMS.
3. Použijte kalibrovaný momentový nástroj a utahovací moment výrobce konkrétních článků; univerzální hodnotu zde úmyslně neuvádíme.
4. Před připojením výkonových vodičů ověřte jištění, odpojování, průřezy kabelů, uzemnění a nulovou chybu polarity.
5. Proveďte první nabití a vyrovnání článků podle zvolených článků a BMS, následně ověřte měření všech článků, ochrany, balancování a komunikaci.

Bezpečnost

Stavba baterie zahrnuje práci s velmi vysokými zkratovými proudy. Chybné pořadí zapojení, volný spoj, záměna polarity, nevhodná izolace nebo špatně připravené články mohou způsobit požár, úraz nebo zničení zařízení. Sadu nesmí sestavovat laik. BMS ani pojistku nikdy nepřemosťujte a nepracujte na živé sestavě. Skříň IP20 patří do suchého vnitřního prostředí.

Dostupnost a doprava

Tento model je v katalogu veden na objednávku, orientačně 8–12 týdnů. Hmotnost 35 kg je hmotnost sady bez článků a používá se pro výpočet dopravy. Po osazení bude hotová baterie výrazně těžší; tento údaj nelze použít pro přepravu sestaveného akumulátoru.

Záruka a dokumenty

Na stránce je přiložena oficiální záruční dohoda SEPLOS 2026: pro výrobky, na které se vztahuje, stanoví 5 let bezplatné záruky a v letech 5–10 bezplatné díly s úhradou dopravy, servisu a dalších nákladů zákazníkem. Protože jde o DIY sadu bez článků, rozsah krytí komponent a podmínky odborné montáže musí být posouzen podle objednávky a úplného znění dohody; nevydáváme to za plně bezplatnou desetiletou záruku na výslednou, zákazníkem sestavenou baterii.

Přiložený technický list MASON-280L popisuje referenční hotový bateriový pack a slouží pouze jako dokumentace modelové rodiny. Parametry hotového 280Ah packu se nesmějí zaměňovat s vlastnostmi této prázdné DIY sady.
