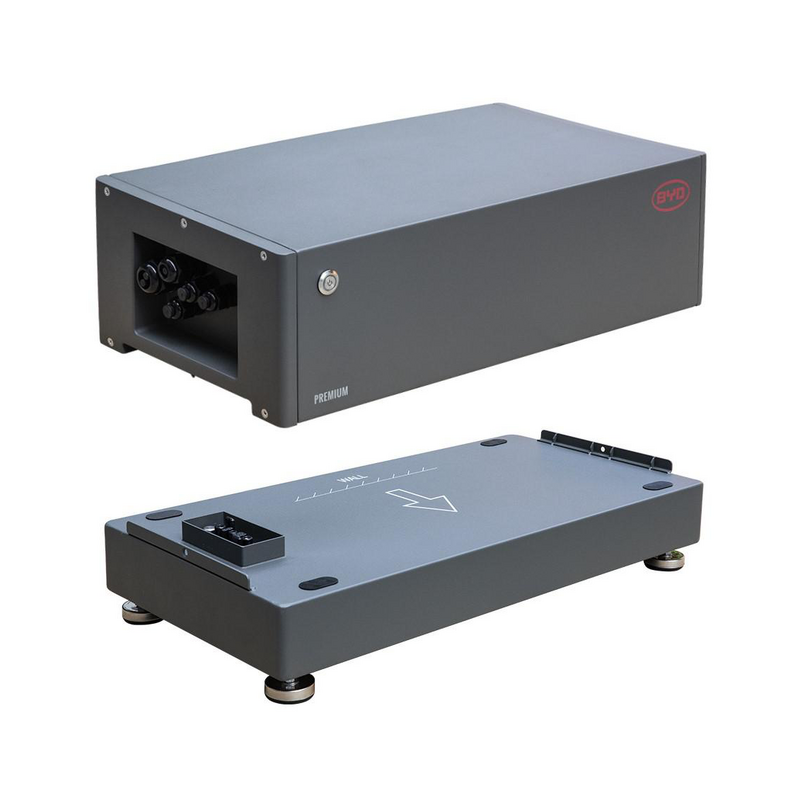

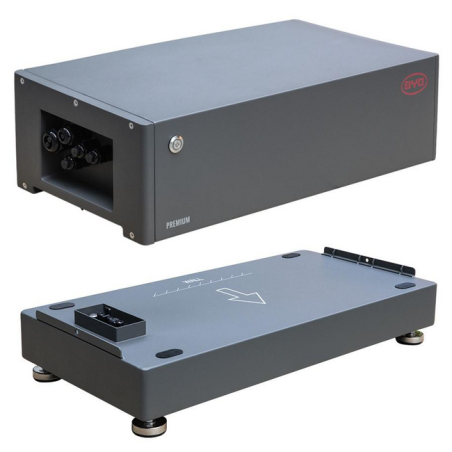

BYD Battery-Box HV BCU + základna, kód 16541149-00, je současná řídicí a základní sada pro kompatibilní vysokonapěťovou bateriovou věž HVB, HVS+ nebo HVM+. BCU řídí bateriový systém a zajišťuje jeho komunikaci; základna nese sestavu. Ani jedna součást energii neukládá.

Rozsah balení

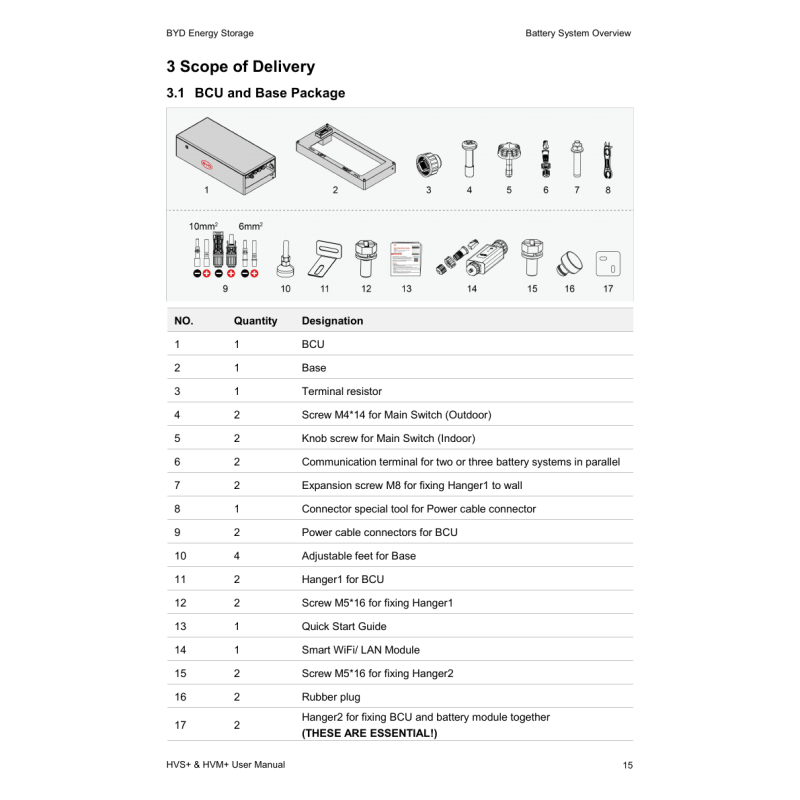

Oficiální návod uvádí jednu BCU, jednu základnu, zakončovací odpor, upevnění hlavního vypínače pro vnitřní i venkovní instalaci, dva komunikační terminály pro paralelní systémy, materiál pro upevnění ke stěně, nástroj pro výkonové konektory, dva výkonové konektory BCU, čtyři nastavitelné nohy, závěsy BCU a modulů se spojovacím materiálem, stručný návod, modul Smart WiFi/LAN a pryžové záslepky. WodaSign™ před přijetím objednávky ověří uzavřené balení, štítek 16541149-00, sériové číslo, datum výroby a zbývající záruku.

Kompatibilita a rozměry

Současná jednotka je určena pouze pro zdokumentované systémy HVB, HVS+ a HVM+. Není kompatibilní s původními moduly Premium HVS/HVM a nejde o samostatnou HVS/HVM BCU 2.0 s kódem 16448287-00. BCU má 610 × 157 × 282 mm a hmotnost 8,0 kg; základna má 610 × 110 × 282 mm a hmotnost 6,1 kg. Nastavitelné nohy poskytují instalační výšku základny přibližně 110–130 mm.

• Komunikace: CAN / RS485
• Zdokumentované krytí systému: IP55
• Montáž: na podlahu
• Rodina systému: HVB, HVS+ nebo HVM+; nikdy nekombinovat v jedné věži

Rozsah dodávky

Bateriové moduly, střídač, externí projektová kabeláž, elektrické ochrany, návrh, instalace a uvedení do provozu jsou samostatně. Kvalifikovaný odborník musí ověřit přesný počet modulů, střídač, firmware, paralelní konfiguraci, uzemnění, DC ochrany a aktuální pokyny výrobce.
