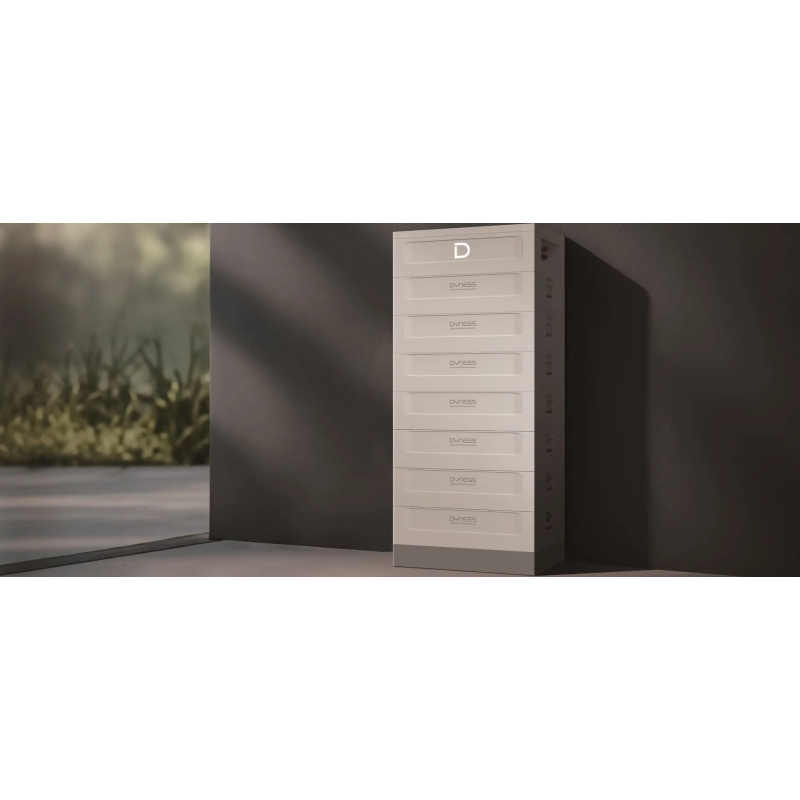

Dyness STACK100 Pro SBDU100 Pro BDU se základnou tvoří řídicí a ochranné rozhraní, vysokonapěťové připojení a mechanický základ jednoho modulárního bateriové sestavy STACK100 Pro.

Rozsah dodávky

Aktuální balicí list výrobce uvádí jednu jednotku SBDU100 Pro BDU, odpovídající standardní základnu a stanovené upevňovací, zemnicí, výkonové a komunikační příslušenství CAN/RS485. Akumulační moduly S51100 Pro, střídač, projektové jištění, rozšiřovací kryty či základny pro dělené sloupce, práce na místě a uvedení do provozu nejsou součástí. Přesnou revizi balení ověříme před odesláním.

Údaje řídicí jednotky a podporovaná konfigurace

• Rozměry BDU: 657 × 459 x 193 mm
• Hmotnost BDU: 23,5 kg
• Rozměry standardní základny: 657 × 459 x 99 mm
• Podporovaný výstup řídicí jednotky: 134,4 až 864 V DC
• Maximální výstupní proud: 125 A
• Kompatibilní modul: Dyness S51100 Pro
• Tři až patnáct shodných modulů v bateriové sestavy: 15,36 až 76,8 kWh jmenovité energie
• Komunikace: CAN / RS485; monitoring přes Wi-Fi a OTA funkce
• Až dvanáct paralelních bateriových sestav pouze při potvrzené kompatibilitě Dyness, odpovídajícím firmwaru a projektovém návrhu

Instalace a kompatibilita

STACK100 Pro je vysokonapěťový DC systém. Přestože je produktová řada dokumentována s krytím skříně IP66, aktuální uživatelský návod požaduje vnitřní instalaci mimo přímé slunce. Řiďte se přísnějším aktuálním návodem, schváleným projektem a místními předpisy. Revizi a počet modulů, střídač a firmware, napěťové okno, komunikaci, uzemnění, větrání, odvodnění, odstupy, požární ochranu a únosnost je nutné ověřit před přijetím objednávky. SBDU100 Pro nelze nahrazovat standardní jednotkou SBDU100 pro STACK100.

Dostupnost a doprava

Sada je vedena ve skladu evropského dodavatele. Katalogový přepravní profil je přibližně 25 kg a 65,7 x 45,9 x 29,2 cm pro společný obrys BDU se základnou; rozměry zabalené zásilky, vykládku a způsob dopravy potvrdíme před odesláním.
