- Nové

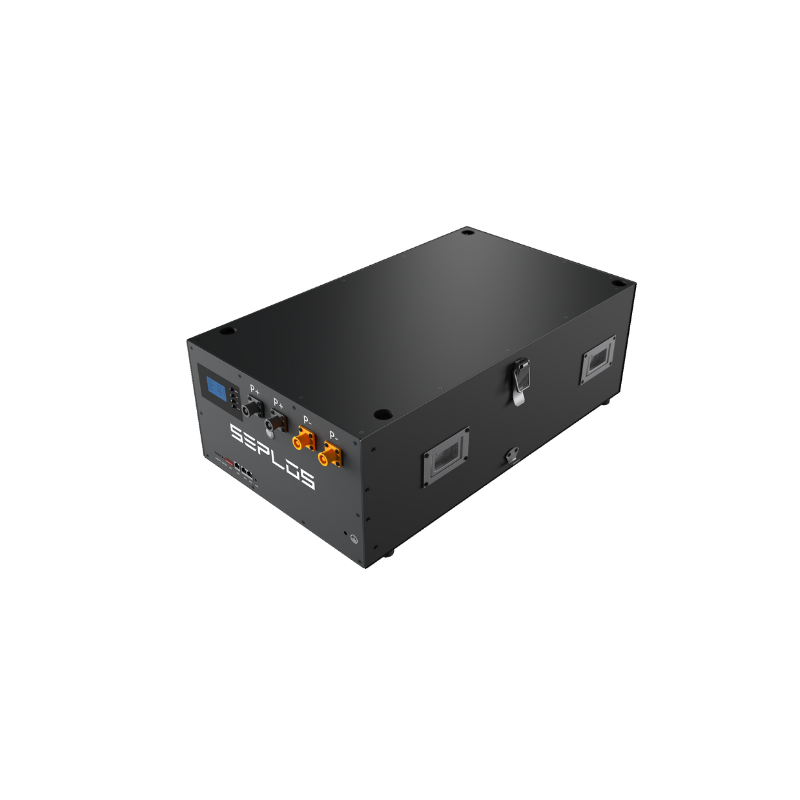

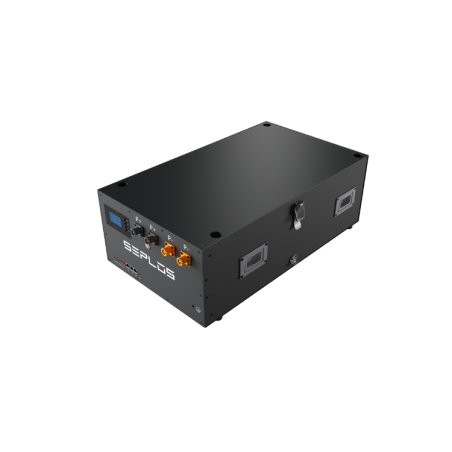

LiFePO4 baterie pro FVE 14,3 kWh · 51,2 V · 280 Ah
Rackové bateriové úložiště pro nízkonapěťovou fotovoltaiku
SEPLOS MASON-280 Standard je kompletní LiFePO4 bateriový modul se jmenovitým napětím 51,2 V, kapacitou 280 Ah a energií 14,336 kWh. Vodorovnou skříň lze použít samostatně, začlenit do vhodné rackové konstrukce nebo sestavit do výrobcem povoleného stohu. Je proto praktickou alternativou k vysoké stojanové baterii.
Tato stránka popisuje původní standardní verzi 280 Ah. Nejde o samostatně prodávanou variantu s aktivním balancerem 10 A ani o novější MASON-280-N s články 314 Ah a energií přibližně 16 kWh. WodaSign™ před konečným potvrzením objednávky ověří šarži článků, firmware BMS, provedení balanceru, komunikační protokol střídače a dodávané příslušenství.
Jmenovitá energie14,336 kWh
Jmenovité napětí51,2 V
Jmenovitá kapacita280 Ah
Typ baterieLiFePO4 / LFP
Doporučený proud140 A při 25 ±2 °C
DostupnostNa objednávku; termín podle revize
Vlastní spotřeba z FVE
Jak funguje baterie pro FVE s kapacitou 14,3 kWh
Baterie ukládá část přebytků z fotovoltaiky vyrobených v době nižší spotřeby a zpřístupňuje energii později. Může tím zvýšit využití vlastní solární výroby a omezit večerní odběr ze sítě. Vybrané zálohované okruhy dokáže napájet pouze celý systém s kompatibilním hybridním nebo bateriovým střídačem a správně navrženým přepínáním. Samotná baterie je stejnosměrné úložiště energie; nenahrazuje střídač, ochranné prvky ani odborný návrh.
Jmenovitá a skutečně využitelná energie nejsou totéž. Výrobce povoluje rozsah nabití 5–100% a pro běžný provoz doporučuje 15–95%. Využitelnou energii dále ovlivňují nastavení střídače, teplota, proud, rezerva pro zálohu a ztráty systému. WodaSign™ proto dimenzuje baterii podle průběhu spotřeby, výroby FVE, výkonu střídače a požadované rezervy, nikoliv pouze podle roční spotřeby.
Velká kapacita v jednom modulu
Jeden modul 280 Ah poskytuje jmenovitou energii 14,336 kWh bez dodatečných propojovacích kabelů několika malých baterií.
Vodorovná instalace
Skříň o rozměrech 750 × 440 × 251 mm se hodí do navrženého racku, na nízký podstavec nebo do stabilního stohu tam, kde překáží vysoké stojanové provedení.
Integrovaný dohled
BMS sleduje napětí článků, proud a teplotu a chrání baterii před přebitím, hlubokým vybitím, nadproudem, nevhodnou teplotou a zkratem.
CAN a RS485
Komunikační rozhraní umožňují uzavřenou komunikaci s kompatibilním střídačem, pokud odpovídá protokol, firmware a zapojení kabelu.
Možnost rozšíření
Výrobce uvádí až 16 shodných modulů paralelně; podmínkou je stejná revize, firmware, stav nabití a odborně navržené propojení.

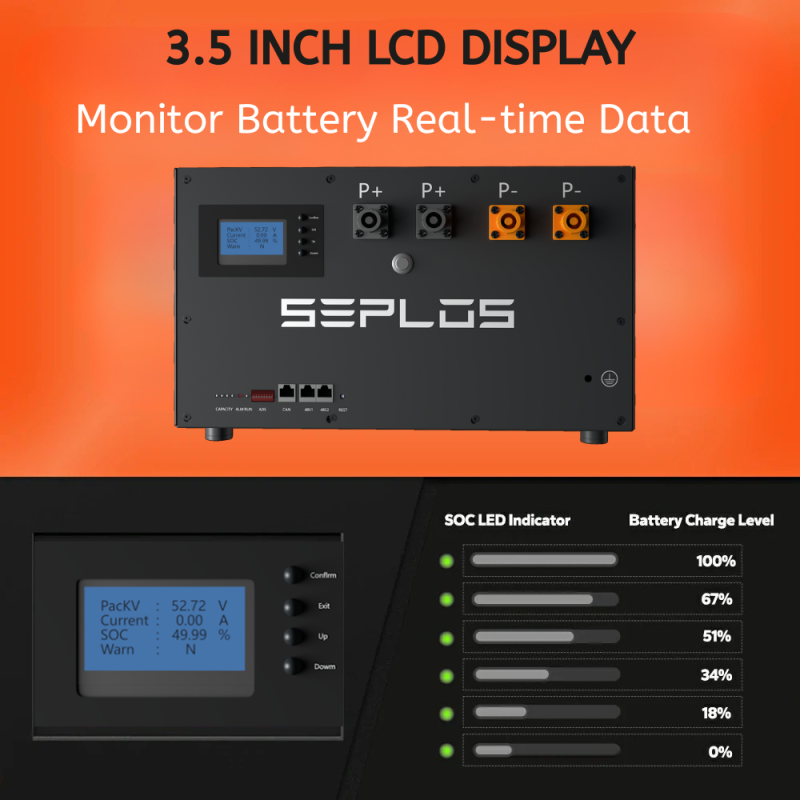

Informace na čelním panelu
LCD a stavové LED zpřístupňují při uvedení do provozu a servisu údaje o nabití, provozním stavu a výstrahách.
Ověřené údaje modelu
Elektrické a mechanické parametry MASON-280
Následující hodnoty vycházejí z anglické specifikace bateriového modulu SEPLOS MASON-280 (3.0Y) pro rackovou skříň 51,2 V / 280 Ah. Nesmějí se zaměňovat s parametry svislého MASON-280L ani s novějším modelem 314 Ah.
| Modelová řada | SEPLOS MASON-280 (3.0Y), původní standardní verze 280 Ah |
|---|---|
| Typ produktu | Kompletní nízkonapěťový LiFePO4 bateriový modul |
| Zapojení článků | 16 prizmatických článků 3,2 V / 280 Ah v sérii, jmenovitě 51,2 V |
| Jmenovitá energie | 14,336 kWh (výrobce zaokrouhluje na 14,3 kWh) |
| Vypínací napětí při vybíjení | 41,6 V |
| Nabíjecí napětí | 57,6 V |
| Doporučený trvalý nabíjecí/vybíjecí proud | 140 A při 25 ±2 °C |
| Výrobcem uvedený maximální nabíjecí/vybíjecí proud | 200 A při 25 ±2 °C; limit celého systému může být nižší |
| Teplota při nabíjení | 0 až 50 °C |
| Teplota při vybíjení | −10 až 50 °C |
| Skladovací teplota | −20 až 55 °C |
| Rozsah stavu nabití | 5–100%; doporučený provozní rozsah 15–95% |
| Komunikace | CAN a RS485 |
| Relativní vlhkost | 10–85% |
| Stupeň krytí | IP20 — suché vnitřní prostředí |
| Rozměry | 750 × 440 × 251 mm |
| Hmotnost | 112 kg ±5 kg |
| Stohování | Nejvýše čtyři moduly v jednom výrobcem povoleném stohu |
| Paralelní provoz | Až 16 shodných modulů podle specifikace výrobce |
| Referenční životnost | Nejméně 6 000 cyklů do 80% zbytkové kapacity při 25 °C, 0,5C a 100% DOD za uvedených zkušebních podmínek |
BMS a balancování
Ochranné funkce a dimenzování systému
BMS sleduje přebití, hluboké vybití, nadproud, vysokou a nízkou teplotu a zkrat. Zaznamenává provozní údaje a podporuje servisní dohled prostřednictvím softwaru výrobce. Tyto funkce chrání baterii v jejích konstrukčních mezích; neumožňují použít poddimenzované vodiče, nesprávné jištění ani nevhodné nastavení střídače.
Standardní výrobek se nesmí zaměnit se samostatně inzerovanou variantou s aktivním balancerem 10 A. Dokument výrobce pro verzi 3.0Y popisuje balancování článků pomocí BMS a automatickou balanční desku 2 A. Skutečně osazená deska a firmware však závisí na dodané výrobní revizi, a proto je WodaSign™ uvede do objednávky místo odhadu podle společné fotografie řady.
Propojení se střídačem
Kompatibilitu ověřujeme podle modelu a firmwaru
Dokument výrobce uvádí komunikační profily spojované například se značkami GoodWe, Growatt, Victron, Luxpower, Sofar a SMA a mezi podporovanými řadami jmenuje také Deye. Samotná značka však kompatibilitu nezaručuje: jednotlivé modely mohou používat jiné protokoly CAN nebo RS485, jiný firmware i zapojení konektoru RJ45.
WodaSign™ před expedicí zaznamená přesný model a firmware střídače, počet bateriových modulů, požadovaný provozní režim a potřebný komunikační kabel. Limity nabíjení a vybíjení se následně nastaví podle počtu modulů, průřezu vodičů, DC jištění, okolních podmínek a nejslabšího prvku systému.
Instalace a bezpečnost
Baterie o hmotnosti 112 kg a krytí IP20 vyžaduje připravené vnitřní místo
Skříň patří do suchého a větraného technického prostoru. Krytí IP20 nechrání před vodou, takže nejde o venkovní baterii a nesmí být vystavena kondenzaci, kapající vodě, přímému slunci, agresivním chemikáliím ani hořlavým výparům. Podklad musí být stabilní a nehořlavý, s ověřenou nosností, servisním přístupem a mechanickou ochranou svorek a kabelů.
K přepravě a umístění je nutná vhodná manipulační technika; skříň se nesmí upustit, stlačit ani prorazit. Instalaci, uzemnění, DC odpojení, nadproudovou ochranu, dimenzování vodičů a uvedení do provozu provádí kvalifikovaný elektrotechnik. Baterie se nikdy nepřipojuje přímo k FV panelům. Poškozený, deformovaný nebo trvale chybující modul je nutné bezpečně odpojit a před dalším použitím odborně posoudit.
Paralelní systém vyžaduje shodné revize baterií a firmware, stejné délky a průřezy propojení a přípravu stavu nabití podle výrobce. Mechanický limit čtyř modulů v jednom stohu není totéž jako elektrický limit až 16 modulů paralelně. Nosná konstrukce i stejnosměrná sběrnice se navrhují pro konkrétní instalaci.
Objednávka
Přesnou verzi 280 Ah dodáme až po potvrzení konfigurace
Přesná standardní verze 280 Ah se dodává po potvrzení výrobcem. WodaSign™ před realizací uvede do objednávky šarži článků, provedení BMS a balanceru, příslušenství, způsob dopravy a termín dodání. Novější MASON-280-N s články 314 Ah a energií přibližně 16 kWh je samostatný produkt a použije se pouze se souhlasem zákazníka.
Zobrazená cena se vztahuje na bateriový produkt popsaný na této stránce. Střídač, externí DC a komunikační kabely, vnější ochranné prvky, rack nebo podstavec, přeprava, montáž a uvedení do provozu jsou součástí dodávky jen tehdy, pokud jsou výslovně uvedeny v objednávce. Zákazník tak nezamění cenu samotné baterie za kompletní instalované úložiště pro fotovoltaiku.
Prohlédněte si další baterie pro FVE a bateriová úložiště nebo porovnejte modely na stránce značky SEPLOS.
Technická dokumentace
Původní specifikace MASON-280 uložená na WodaSign™
Dokument patří k původní rackové verzi 51,2 V / 280 Ah. Odkazy na dodavatele a tržiště zůstávají pouze v neveřejném katalogovém auditu a na produktové stránce se nezobrazují.
SEPLOS-MASON-280-RACK
