Venkovní vysokonapěťové bateriové úložiště pro FVE

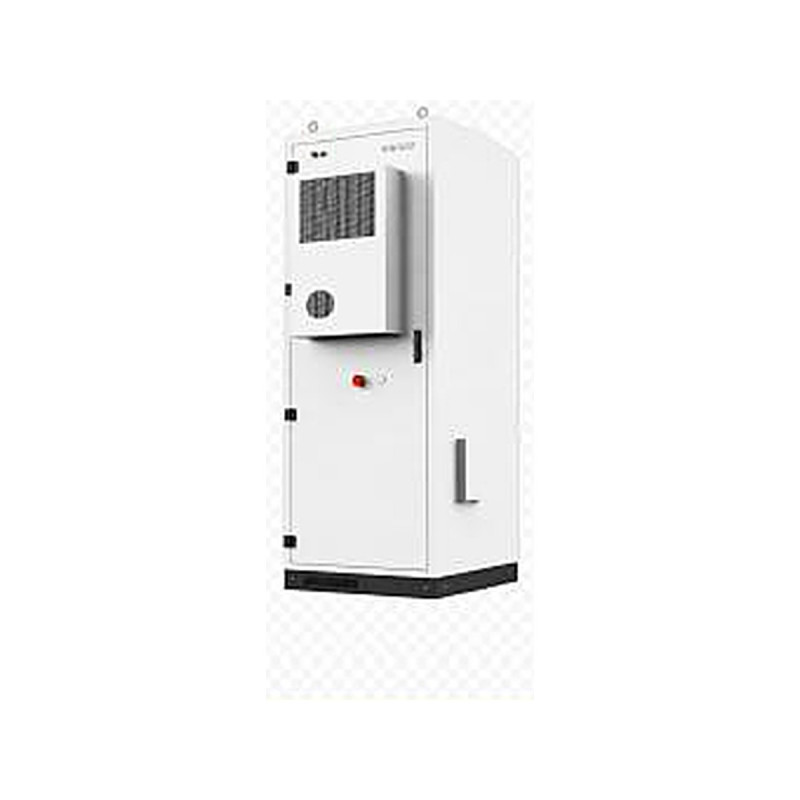

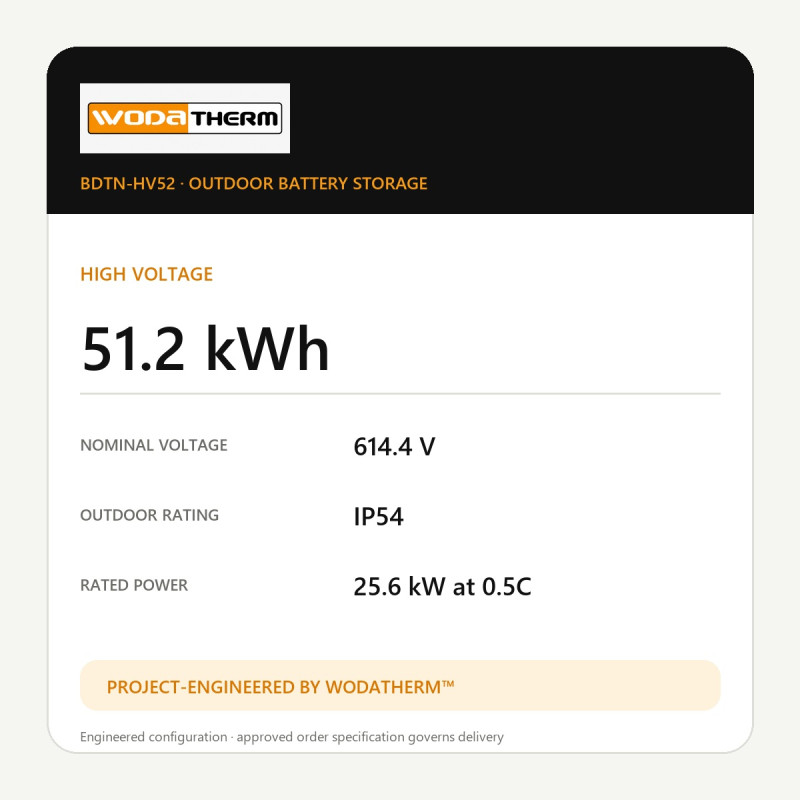

WodaTherm™ BDTN HV52 je kompletní venkovní bateriová skříň pro fotovoltaické elektrárny u rodinných domů, komerčních objektů a menších průmyslových provozů. Ukládá 51,2 kWh energie při jmenovitém napětí 614,4 V a pracuje s kompatibilním vysokonapěťovým hybridním střídačem nebo bateriovým měničem PCS. Z uvedené rychlosti nabíjení a vybíjení 0,5C vychází referenční výkon přibližně 25,6 kW.

10 důvodů pro venkovní umístění baterie a střídače

Pokud je zvolený střídač nebo PCS schválený pro venkovní instalaci, může společně s HV52 vytvořit samostatný energetický celek mimo užívanou budovu. Přináší to deset praktických výhod:

1. Více místa uvnitř: skříň s kapacitou 51,2 kWh nezabere garáž, sklep, technickou místnost ani jinou vnitřní užitnou plochu.
2. Jeden samostatný energetický bod: baterii, vhodný venkovní střídač nebo PCS a potřebné řízení lze soustředit na jedno projektované venkovní stanoviště.
3. Fyzické oddělení: vysokonapěťová baterie ani střídač nejsou v obytných či pracovních místnostech; případná závada této technologie se proto nenachází uvnitř užívané budovy.
4. Volnější výběr místa: podle projektu lze skříň umístit vedle domu, dílny, garáže, přístřešku nebo samostatného technického objektu.
5. Přímý přístup k servisu: kontrola, diagnostika a výměna součástí proběhnou bez vstupu do soukromých místností a bez narušení běžného provozu uvnitř.
6. Odpadní teplo a provozní hluk zůstávají venku: teplo z chlazení ani zvuk ventilátorů se neuvolňují do užívaného interiéru.
7. Základ navržený pro 650 kg: venkovní základ lze dimenzovat přímo pro skříň, aniž by se musela zesilovat stávající podlaha uvnitř.
8. Účelně vedené kabely: DC, AC i komunikační trasy lze navrhnout od venkovního energetického bodu k rozvaděči FVE a chránit nezávisle na dispozici interiéru.
9. Lepší fyzické zabezpečení: kolem baterie a střídače lze začlenit uzamčení, oplocení, osvětlení, kamerový dohled a ochranu proti nárazu vozidla.
10. Snazší budoucí přístup: dostupné venkovní stanoviště usnadní pozdější demontáž, výměnu nebo rozšíření, pokud je elektrický návrh podporuje.

Konečné místo stále vyžaduje stabilní základ, odvodnění, uzemnění, potřebné odstupy, ochranu před zaplavením a vozidly a bezpečný přístup pro montáž i servis. Venkovní umístění je projektové řešení, nikoli náhrada úplného návrhu elektrárny.

Pro kompatibilní vysokonapěťové systémy FVE

BDTN HV52 je stejnosměrný bateriový systém. Střídač nebo PCS se vybírá samostatně a musí podporovat napěťový rozsah baterie, její komunikační rozhraní a způsob řízení v konkrétní sestavě. Před objednáním WodaTherm™ ověří zamýšlený střídač, potřebný výkon, fázové uspořádání, parametry FVE, požadavky na zálohování a prostředí instalace. Samotná shoda kapacity ještě neznamená ověřenou elektrickou kompatibilitu.

Hlavní technické údaje

Návrh a instalace

Zařízení je určené pro odborně navrženou stacionární akumulaci energie. Celý systém musí zahrnovat vhodné jištění a odpojování na DC i AC straně, uzemnění, správně dimenzované kabely, přepěťovou ochranu, komunikaci, požárně-bezpečnostní řešení a uvedení do provozu podle dokumentace střídače a místních předpisů. Kvůli hmotnosti přibližně 650 kg je nutné před dodáním posoudit příjezdovou trasu, manipulační techniku a únosnost základu.

Správně nakonfigurované úložiště může zvýšit využití elektřiny vyrobené z FVE, přesunout spotřebu do vhodnější části dne a zajistit řízené nabíjení a vybíjení. Pokud to zvolený střídač podporuje, může být součástí záložního napájení. Skutečně využitelná energie, výkon a chování při zálohování závisejí na střídači, provozních limitech a nastavení projektu.

Co WodaTherm™ ověří před objednáním

• kompatibilitu s navrženým vysokonapěťovým střídačem nebo PCS;
• potřebnou kapacitu a nabíjecí či vybíjecí výkon;
• místo instalace, příjezd, základ a trasu kabelů;
• podmínky vytápění, chlazení a servisní odstupy;
• dodací a manipulační podmínky v cílovém místě.

Předpokládaná dodací lhůta tohoto modelu je 30 dní. Konkrétní konfigurace a produktová dokumentace se potvrzují pro daný projekt před expedicí.
