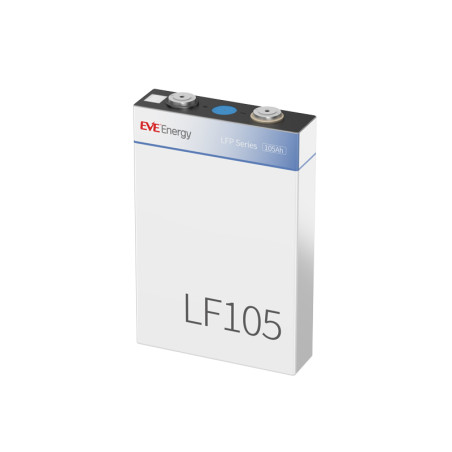

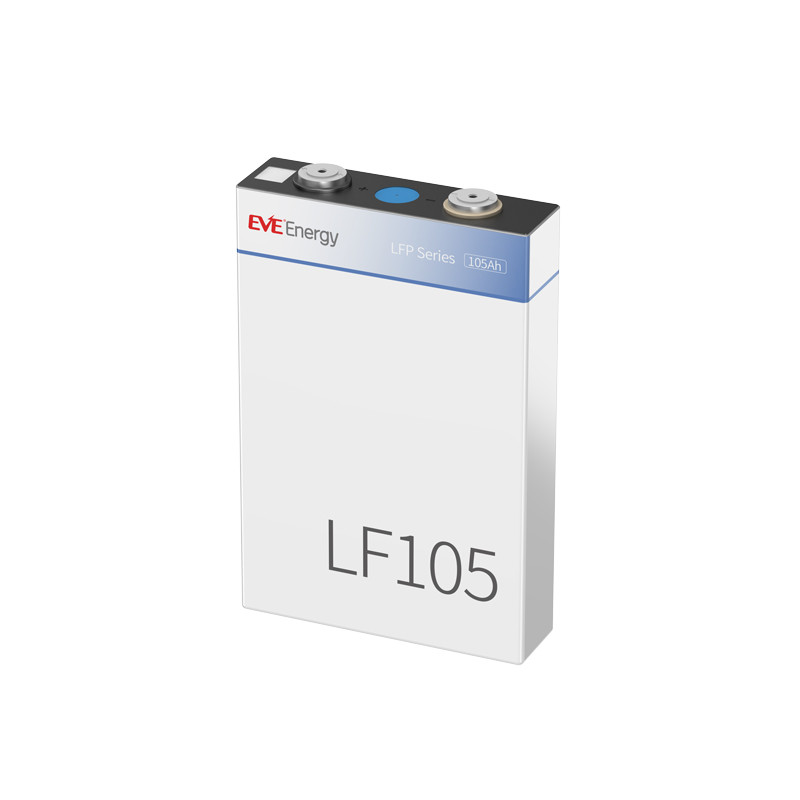

EVE LF105 LiFePO4 článek 3,2 V 105 Ah – balení 16 kusů

EVE LF105 je prizmatický LiFePO4 článek výrobce EVE s jmenovitým napětím 3,2 V a kapacitou 105 Ah. Hodí se pro odborně navržené akumulátory pro fotovoltaiku, domácí úložiště a servis bateriových sestav. Kapacita v ampérhodinách popisuje elektrický náboj; při porovnávání úložišť zohledněte zároveň jejich napětí a energii. Jeden článek představuje 336 Wh jmenovité energie. Nabídka vychází z přímé komunikace EVE a expedice z dodavatelského skladu v Německu.

Návrh 4S, 8S a 16S

Čtyři stejné články v sérii mají 12,8 V a 1,344 kWh, osm má 25,6 V a 2,688 kWh a šestnáct má 51,2 V a 5,376 kWh. Kapacita sériové větve zůstává 105 Ah. Jde o výpočtové jmenovité hodnoty před provozní rezervou a ztrátami. Kompletní systém navrhněte s odpovídajícím BMS, jištěním a správným propojením.

Článek pro vlastní bateriovou sestavu

Samostatný prizmatický článek umožňuje navrhnout úložiště podle požadovaného napětí a kapacity. Hodí se pro odbornou stavbu bateriového bloku, přípravu zásoby energie k fotovoltaice i servis sestavy se stejnými články. Elektrická část vzniká propojením článků, řízením BMS a jištěním; mechanická část drží články v předepsané poloze a chrání jejich kontakty. Díky volbě jednotlivých stavebních prvků lze přizpůsobit baterii konkrétnímu prostoru a projektu.

Jak funguje sériové a paralelní zapojení

V sérii se sčítá napětí a kapacita v Ah odpovídá jedné větvi. Čtyři články po 3,2 V tvoří nominálně 12,8 V, osm článků 25,6 V a šestnáct článků 51,2 V. Paralelní spojování zvyšuje kapacitu při stejném napětí, ale vyžaduje návrh vyrovnání proudů a ochrany každé větve. Počet kusů proto vybírejte ze schématu baterie. Označení 4S, 8S nebo 16S vyjadřuje počet článků v sérii a usnadňuje volbu odpovídajícího BMS.

BMS jako součást dobře navrženého akumulátoru

BMS sleduje napětí jednotlivých článků a podle svého provedení také proud a teplotu. Pro tuto stavbu se vybírá BMS určený pro LiFePO4 chemii a správný počet sériových článků. Jeho proudová třída se určuje z dovolených proudů článku a zatížení celé baterie. Kapacita v Ah sama o sobě neudává maximální vybíjecí proud. Společně se navrhne hlavní pojistka, odpojovač, snímací vodiče a postup vyrovnání článků podle jejich konkrétní dokumentace.

Mechanické uložení a propojení kontaktů

Při přípravě boxu zohledněte rozměry článku, uspořádání pólů, izolační mezery a prostor pro propoje. Propojky mají mít odpovídající průřez, chráněné povrchy a kontakty dotažené předepsaným momentem. Mechanické zajištění se řídí konstrukcí konkrétního článku; případný přítlak se volí podle modelových podkladů. Zakrytí pólů a jasné označení polarity pomáhají při montáži i pozdější kontrole. Odborně připravená sestava se také snadněji servisuje.

Výběr článků pro servis nebo novou stavbu

Pro nový blok je vhodné používat články se sladěnými elektrickými vlastnostmi a společně navrženým pracovním rozsahem. Při servisní výměně porovnejte kapacitu, stav původních článků, rozměry, kontakty a požadavky BMS. Shodné jmenovité napětí je pouze jeden z potřebných údajů. Před připojením se podle servisního postupu vyrovná stav nabití a ověří polarita i napětí. Tak lze zvolit správný díl pro konkrétní baterii a udržet přehled o celém bloku.

Od článku k využitelné energii

Energie jednoho článku vychází z násobku napětí a kapacity. U celé sestavy se sečte energie osazených článků; energii dostupnou spotřebičům potom ovlivní nastavení BMS, pracovní rezerva, teplota a účinnost měniče. Pro návrh FVE rozlišujte kapacitu baterie od výkonu střídače. Provoz při požadovaném výkonu musí odpovídat všem proudovým limitům. Výpočty níže slouží k porovnání velikostí, nikoli jako naměřený výsledek konkrétní dokončené sestavy.

Příprava před objednávkou

Poznamenejte si požadovanou denní energii, běžný a nejvyšší odběr a prostor pro zařízení. U pevné baterie přidejte přesný typ střídače, u článků schéma sestavy a BMS, u mobilního zdroje seznam napájených zařízení. Tím usnadníte výběr vhodné kapacity a provedení a připravíte potřebné kabely i ochrany. Vyberte konkrétní položku a množství; dostupnost a termín dodání se potvrdí pro vaši objednávku. Prodávajícím je Tomorrow Systems® s.r.o.

Kontrola při uvedení do provozu

Při převzetí a montáži porovnejte konkrétní variantu s projektem a jejím návodem. Zkontrolujte stav zařízení, kontakty, polaritu a nastavení nabíjení. První provoz použijte k ověření skutečného odběru, dobíjení a nastavené rezervy. Pevná elektrická instalace se uvádí do provozu odborně. Pravidelné kontroly kontaktů, provozního prostředí a přístupnosti ochranných prvků pomáhají udržet systém přehledný po celou dobu používání.

Balení, cena a dodání

Objednací jednotkou je celý karton 16 článků LF105. Počet v košíku označuje počet kartonů: 1 znamená 16 článků, 2 znamená 32 článků. Uvedená prodejní cena platí za celý karton; přepočet ceny na jeden článek je 1 048,97 Kč včetně DPH při základní měně CZK. Dodavatel nabízí provedení se závitovými otvory M6. Sklad v Německu byl potvrzen 9. 10. 2026. Předpokládané dodání je 2–3 dny po potvrzení objednávky; jde o odhad. Vlastní sklad je nulový, konkrétní dostupnost a termín před platbou potvrdíme.
