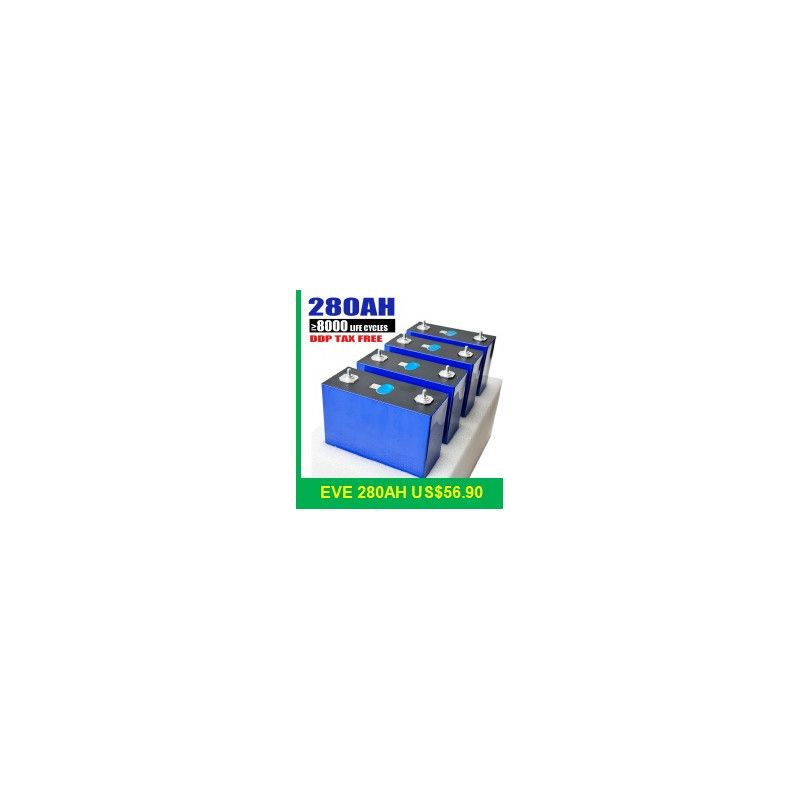

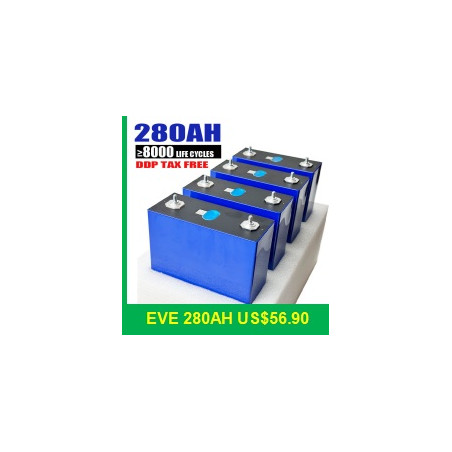

EVE LiFePO4 článek 3,2 V 280 Ah – AVEPOWER

Tento samostatný LiFePO4 článek s kapacitou 280 Ah a jmenovitým napětím 3,2 V je stavebním prvkem pro odborně navržené bateriové sestavy. Uplatní se při sestavení nového úložiště nebo při servisní práci, která vyžaduje článek odpovídající elektrickým parametrům. Nabídka dodavatele uvádí značku EVE. Pro zákazníka je hlavním přínosem možnost zvolit kapacitu článku podle konkrétního projektu a spojit ji s vhodným BMS, propojením a ochranami.

Proč zvolit právě článek 280 Ah

Článek 280 Ah je v dodavatelské nabídce označen jako EVE. Jeden kus představuje 896 Wh jmenovité energie a šestnáct kusů dává 14,336 kWh při 51,2 V. Tato varianta je zajímavá pro projekt, který hledá články této značky a kapacitní třídy. Přesné modelové provedení a kontakty se porovnají s konstrukcí plánovaného bloku; parametry jiné varianty EVE se automaticky nepřenášejí.

Příklady 4S, 8S a 16S

Výpočtové příklady pro stejné články v jedné sériové větvi: 4S: 12,8 V / 280 Ah / 3,584 kWh; 8S: 25,6 V / 280 Ah / 7,168 kWh; 16S: 51,2 V / 280 Ah / 14,336 kWh. Jde o jmenovité hodnoty, před započtením rezervy a ztrát. Nabízenou jednotkou je jeden článek; objednávka celého bloku musí zahrnovat odpovídající počet kusů i samostatně zvolené řízení a propojení.

Přehled parametrů

Článek pro vlastní bateriovou sestavu

Samostatný prizmatický článek umožňuje navrhnout úložiště podle požadovaného napětí a kapacity. Hodí se pro odbornou stavbu bateriového bloku, přípravu zásoby energie k fotovoltaice i servis sestavy se stejnými články. Elektrická část vzniká propojením článků, řízením BMS a jištěním; mechanická část drží články v předepsané poloze a chrání jejich kontakty. Díky volbě jednotlivých stavebních prvků lze přizpůsobit baterii konkrétnímu prostoru a projektu.

Jak funguje sériové a paralelní zapojení

V sérii se sčítá napětí a kapacita v Ah odpovídá jedné větvi. Čtyři články po 3,2 V tvoří nominálně 12,8 V, osm článků 25,6 V a šestnáct článků 51,2 V. Paralelní spojování zvyšuje kapacitu při stejném napětí, ale vyžaduje návrh vyrovnání proudů a ochrany každé větve. Počet kusů proto vybírejte ze schématu baterie. Označení 4S, 8S nebo 16S vyjadřuje počet článků v sérii a usnadňuje volbu odpovídajícího BMS.

BMS jako součást dobře navrženého akumulátoru

BMS sleduje napětí jednotlivých článků a podle svého provedení také proud a teplotu. Pro tuto stavbu se vybírá BMS určený pro LiFePO4 chemii a správný počet sériových článků. Jeho proudová třída se určuje z dovolených proudů článku a zatížení celé baterie. Kapacita v Ah sama o sobě neudává maximální vybíjecí proud. Společně se navrhne hlavní pojistka, odpojovač, snímací vodiče a postup vyrovnání článků podle jejich konkrétní dokumentace.

Mechanické uložení a propojení kontaktů

Při přípravě boxu zohledněte rozměry článku, uspořádání pólů, izolační mezery a prostor pro propoje. Propojky mají mít odpovídající průřez, chráněné povrchy a kontakty dotažené předepsaným momentem. Mechanické zajištění se řídí konstrukcí konkrétního článku; případný přítlak se volí podle modelových podkladů. Zakrytí pólů a jasné označení polarity pomáhají při montáži i pozdější kontrole. Odborně připravená sestava se také snadněji servisuje.

Výběr článků pro servis nebo novou stavbu

Pro nový blok je vhodné používat články se sladěnými elektrickými vlastnostmi a společně navrženým pracovním rozsahem. Při servisní výměně porovnejte kapacitu, stav původních článků, rozměry, kontakty a požadavky BMS. Shodné jmenovité napětí je pouze jeden z potřebných údajů. Před připojením se podle servisního postupu vyrovná stav nabití a ověří polarita i napětí. Tak lze zvolit správný díl pro konkrétní baterii a udržet přehled o celém bloku.

Od článku k využitelné energii

Energie jednoho článku vychází z násobku napětí a kapacity. U celé sestavy se sečte energie osazených článků; energii dostupnou spotřebičům potom ovlivní nastavení BMS, pracovní rezerva, teplota a účinnost měniče. Pro návrh FVE rozlišujte kapacitu baterie od výkonu střídače. Provoz při požadovaném výkonu musí odpovídat všem proudovým limitům. Výpočty níže slouží k porovnání velikostí, nikoli jako naměřený výsledek konkrétní dokončené sestavy.

Příprava před objednávkou

Poznamenejte si požadovanou denní energii, běžný a nejvyšší odběr a prostor pro zařízení. U pevné baterie přidejte přesný typ střídače, u článků schéma sestavy a BMS, u mobilního zdroje seznam napájených zařízení. Tím usnadníte výběr vhodné kapacity a provedení a připravíte potřebné kabely i ochrany. Vyberte konkrétní položku a množství; dostupnost a termín dodání se potvrdí pro vaši objednávku. Prodávajícím je Tomorrow Systems® s.r.o.

Kontrola při uvedení do provozu

Při převzetí a montáži porovnejte konkrétní variantu s projektem a jejím návodem. Zkontrolujte stav zařízení, kontakty, polaritu a nastavení nabíjení. První provoz použijte k ověření skutečného odběru, dobíjení a nastavené rezervy. Pevná elektrická instalace se uvádí do provozu odborně. Pravidelné kontroly kontaktů, provozního prostředí a přístupnosti ochranných prvků pomáhají udržet systém přehledný po celou dobu používání.
