7 možností chytrého řízení

• Vytěžovač vlastní FVE — využijte přebytky pro bazény, vířivky, topné soustavy a další odporová tělesa.
• Sdílení elektřiny přes EDC* — řiďte ohřev v jiném objektu na dálku.
• Ohřev pouze ze sdílené elektřiny* — podle dostupného výkonu vzdálené elektrárny.
• Využití levnější elektřiny — ohřev podle tarifu nebo ceny.
• Ovládání odkudkoliv — přes aplikaci Shelly.
• Vlastní čas a výkon — přizpůsobte ohřev potřebám provozu.
• Jedno topidlo i soustava těles — třífázové řízení až 17 kW pro bazény, velké vířivky a topné instalace.

S nastavením vám rádi poradíme. Skript Shelly připravíme nebo upravíme na vyžádání.

* Možnosti sdílení podle země

WodaTherm™ SD-IHC-3P · SKU WTH-SD-IHC-3P

Třífázový multifunkční regulátor 17kW pro bazény, velké vířivky a soustavy topných těles.

Využijte přebytky fotovoltaiky a výhodnější elektřinu pro větší topné instalace. WodaTherm™ SD-IHC-3P řídí vhodné odporové topidlo nebo soustavu topných těles s celkovým výkonem až 17 kW rozděleným mezi tři fáze. Uplatní se při ohřevu bazénů, velkých vířivek, tepelných zásobníků, vytápění budov i v průmyslových odporových topných soustavách. S automatizací Shelly určíte dobu provozu, požadovaný výkon a priority využití energie.

Sdílíte elektřinu z FVE do jiného objektu? Řiďte tam ohřev bazénu, vířivky nebo tepelné akumulace podle dostupné výroby.

S tímto zařízením můžete:

1. Automaticky ovládat a plánovat napájení. Svěřte ohřev nastaveným pravidlům a přizpůsobte jej potřebám provozu. Řízení může vyhodnotit podmínky pro spuštění, upravit výkon a ukončit napájení podle zvoleného scénáře. Každodenní provoz tak může probíhat automaticky.
2. Napájet pouze z přebytků fotovoltaiky. Při propojení s odpovídajícím měřením a nastaveným řízením určíte přebytky FVE jako zdroj energie pro ohřev. Sestava vyhodnocuje dostupný výkon a přizpůsobuje mu topnou zátěž. Elektřinu ze střechy tak využijete pro teplou vodu či tepelnou akumulaci.
3. Volit ohřev podle ceny elektřiny. Nastavte si, při jaké ceně má ohřev pracovat. Může využít levnější noční tarif, výhodná cenová období nebo vámi povolený dražší proud, když má přednost rychlá příprava teplé vody. Cenové řízení se propojuje s tarifem nebo zdrojem cenových dat v automatizaci.
4. Ovládat ohřev ručně i na dálku přes aplikaci. V Shelly Smart Control můžete zařízení ovládat z telefonu, tabletu nebo počítače. Sami rozhodnete, kdy zasáhnete do provozu. Vzdálené ovládání přes účet Shelly využívá připojení k internetu a přidání zařízení do vašeho účtu.
5. Určit časová období napájení. Vyberte hodiny a dny pro ohřev: přes den při výrobě FVE, během levnějšího tarifu nebo před obvyklým odběrem teplé vody. Časová okna lze v nastavené sestavě spojit s dalšími podmínkami, aby provoz odpovídal vašemu dennímu režimu.
6. Nastavit úroveň výkonu a rychlost ohřevu. Menší dostupný výkon můžete využívat k pomalejšímu ohřevu, větší výkon k rychlejší přípravě tepla. Určíte výkonové úrovně, spínací hranice a priority; regulační sestava je použije podle zvolených pravidel.

Jednotlivé režimy vybíráte podle své instalace. Automatická regulace využívá propojené měření, příslušné datové vstupy a nastavenou komunikaci.

Kolik můžete ušetřit? Jednoduchý příklad

Počítejme s využitím 6 000 kWh přebytků FVE ročně. Při ceně drahé elektřiny 6 Kč/kWh, levné elektřiny 3 Kč/kWh a výkupu přebytků za 0,50 Kč/kWh vychází úspora takto.

Způsob úspory	Úspora
Bez FVE: noční ohřev místo drahého proudu	18 000 Kč/rok
Přebytky FVE místo drahého proudu	33 000 Kč/rok
Přebytky FVE místo levného proudu	15 000 Kč/rok

Chytrost nekončí u časovače. Získejte víc než časový program: řízení podle přebytků FVE, ceny elektřiny i požadovaného výkonu. Ovládáte ho aplikací Shelly a můžete jej propojit s nadřazeným řízením využívajícím AI.

Výhradně evropské high-tech komponenty. Kompletováno v EU.

Chytré řízení pro větší topné instalace

Řiďte jedno odporové topidlo nebo celou soustavu vhodných topných těles. Třífázové provedení nabízí celkový řízený výkon až 17 kW s proudovým limitem 25 A na každé fázi. Ohřev bazénu, velké vířivky nebo větší topný okruh tak může využívat výrobu FVE, cenová data a teplotní požadavky nastavené automatizace.

Osazená skříň spojuje odrušovací filtr EPCOS a řízení Shelly do jednoho řešení pro větší topnou instalaci. Výhradně evropské high-tech komponenty. Kompletováno v EU.

Vaše topná soustava. Naše chytré řízení výkonu.

Připojte vhodné třífázové odporové topidlo nebo soustavu topných těles v rámci celkového výkonu 17 kW a proudového limitu 25 A na každé fázi. WodaTherm™ SD-IHC-3P přizpůsobí ohřev bazénů, velkých vířivek, tepelné akumulace, budov i průmyslových topných okruhů nastaveným energetickým prioritám.

Využijte vlastní energii a snižte náklady na ohřev

Větší topná instalace může využívat solární energii po delší provozní dobu. Modelový příklad: využití 6 000 kWh přebytků za rok místo nákupu elektřiny za 6 Kč/kWh při ušlém výkupu 0,50 Kč/kWh přináší roční úsporu 33 000 Kč. Skutečný výsledek odpovídá využité energii, cenám elektřiny a potřebě užitečného tepla.

Aplikace Shelly, automatizace FVE i propojení s AI

Začněte ručním ovládáním v aplikaci, využijte nastavené časové režimy nebo zapojte ohřev do řízení celého objektu. Nadřazená automatizace může využívat také umělou inteligenci při rozhodování o provozu. Regulátor přenese požadavek řízení do výkonu topného tělesa. Pro konkrétní scénář se propojí podporovaná zařízení, měření a potřebná data.

Otevřít aplikaci Shelly Smart Control

Jedna regulace pro vaše priority

Ráno můžete připravit vodu v povoleném časovém okně. Přes den může nastavené řízení využít přebytky z FVE a po spuštění dalších spotřebičů ohřev upravit. Večer si můžete z aplikace zvolit vlastní požadavek. Které režimy se použijí a jakou mají přednost, určuje konfigurace vaší sestavy. Získáte tak ohřev přizpůsobený potřebám vašeho provozu.

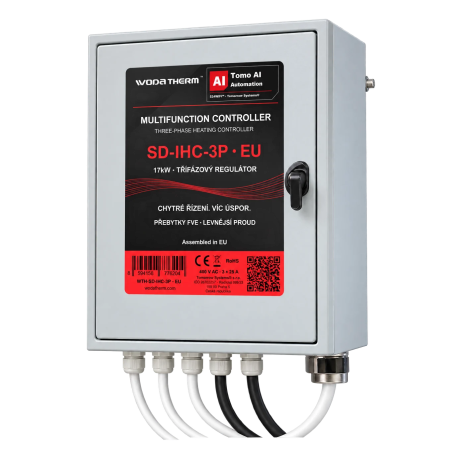

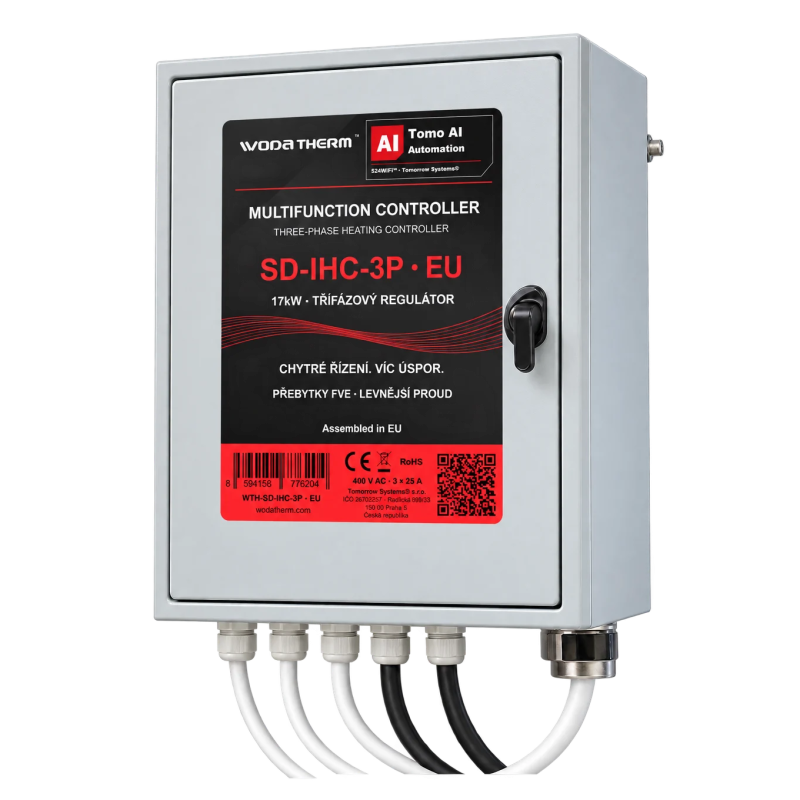

Osazená rozvaděčová skříň soustřeďuje výkonovou elektroniku, chlazení, odrušení a automatizaci Shelly pro větší topnou instalaci. Kompletováno v EU.

Model SD-IHC-3P a SKU WTH-SD-IHC-3P najdete v údajích výrobku na této stránce.

Další možnosti využití

Ohřev bazénu a vířivky podle výroby elektrárny

Bazén, vířivka i větší topná soustava mají vlastní provozní režim a potřebu tepla. Nadřazená automatizace propojí měření výroby a spotřeby s požadavkem na ohřev a předá regulátoru SD-IHC-3P požadovaný výkon. Vhodné topidlo nebo soustava topných těles pak využívá dostupnou energii v rámci nastavených mezí.

Bazénová voda, vířivka nebo tepelný zásobník poskytují prostor pro využití energie v čase, kdy je dostupná. Výsledek odpovídá objemu vody, teplotě, tepelným ztrátám, přebytkům a provoznímu režimu. Nastavení vychází z těchto konkrétních údajů a úsporu lze vyhodnocovat z reálného měření.

Automatizace rozhoduje, SD-IHC-3P provádí požadavek

Rozhodování zůstává v nadřazené automatizaci FVE nebo objektu. Ta získává informace o výrobě, toku energie a spotřebě, určuje priority a předává požadavek na výkon. Regulátor upravuje výkon topného obvodu v rámci parametrů konkrétní sestavy. Takové rozdělení dává každé části jasný úkol a umožňuje zasadit ohřev vody do společného energetického plánu.

Podle schopností nadřazeného systému lze zohlednit ostatní spotřebu objektu, nabíjení baterie, požadovanou teplotu bazénu či vířivky i vytápění budovy. Priority, časová okna a rezervy se nastavují v použité automatizaci.

Třífázové řízení v osazené rozvaděčové skříni

Osazená skříň spojuje třífázové polovodičové řízení výkonu SSR 80 A, odrušovací filtr EPCOS, chladič s ventilátorem, řízení Shelly a spínací prvky zvolené pro konkrétní topný okruh. Proudový limit celé sestavy činí 3 × 25 A. Přehledné uspořádání soustřeďuje řízení i výkonovou část do jedné skříně pro vaši topnou instalaci.

Jedno topidlo i soustava topných těles

Vhodná odporová topná tělesa využijete pro bazény, velké vířivky, tepelné zásobníky a větší topné okruhy budov či průmyslových provozů.

Celkový řízený výkon celé soustavy činí až 17 kW s limitem 25 A na každé fázi. Nadřazená automatizace rozděluje dostupnou energii mezi ohřev a ostatní spotřebu objektu podle nastavených priorit.

Jak probíhá řízení v běžném dni

Typický scénář začíná měřením energetického toku. Nadřazená automatizace vyhodnotí rezervu pro objekt a podle zvolených priorit nastaví požadavek na ohřev. Při spuštění dalšího spotřebiče jej může snížit a po uvolnění výkonu znovu zvýšit.

Provozní časy přizpůsobíte využívání bazénu či vířivky nebo potřebě tepla v budově a technologii. Místní ovládání a vzdálený přístup přes Shelly usnadňují přizpůsobení aktuálnímu provozu.

Technické parametry

Celkový řízený topný výkon: až 17 kW. Napájení: třífázové, 400 V AC. Proudový limit sestavy: 3 × 25 A. Zátěž: vhodné odporové topidlo nebo soustava topných těles. Výkonový modul: třífázové SSR 80 A. Filtrace: EPCOS B84144A0025R000, 25 A. Řízení: automatizace Shelly. Provedení: osazená skříň s chladičem a ventilátorem. Výhradně evropské high-tech komponenty. Kompletováno v EU.

Rozměry: 400 × 300 × 200 mm. Hmotnost: přibližně 16 kg.

Další platformy a aplikace

SunnyHome · Cubee · Home Assistant · Shelly Smart Control · Google Home · Amazon Alexa · Apple Home / Siri · Samsung SmartThings · Homey · openHAB · ioBroker · Node-RED · Hubitat · Control4 · Crestron · Symcon a další.

Home AssistantShelly Smart ControlGoogle HomeAmazon AlexaApple HomeCubeeSamsung SmartThingsHomeyopenHABioBrokerNode-REDHubitatControl4CrestronSymcon

Vytěžovač přebytků FVE pro větší topné soustavy

WodaTherm™ SD-IHC-3P ve spojení s měřením a nastavenou automatizací směruje dostupné přebytky FVE do ohřevu bazénu, velké vířivky, tepelné akumulace nebo jiné vhodné odporové topné soustavy. Celkový řízený výkon až 17 kW otevírá prostor pro větší topné instalace.

Nadřazené řízení sleduje poměr výroby a spotřeby a podle měření v místě připojení předává regulátoru požadavek na výkon. Když výroba převyšuje běžný odběr objektu, přidá topnou zátěž. Při zapnutí dalších spotřebičů nebo poklesu výroby může výkon ohřevu snížit. Objekt tím získá pružně řízenou spotřebu, která pomáhá využít výrobu přímo na místě.

Propojte výrobu elektrárny s potřebami objektu a využijte dostupnou energii pro bazén, vířivku nebo topnou soustavu. Řízená zátěž přizpůsobuje ohřev energetickým prioritám provozu.

Sdílená elektřina pro vzdáleně řízený ohřev

Využijte WodaTherm™ SD-IHC-3P pro vhodný ohřev bazénu, vířivky nebo tepelné akumulace na jiném odběrném místě podle sdílené elektřiny z FVE. Nadřazená automatizace se skriptem Shelly pracuje s dostupným výkonem elektrárny a nastaveným podílem sdílení. Přes datové propojení předává regulátoru požadavek na výkon a průběžně jej přizpůsobuje dostupné energii. S nastavením a úpravou skriptu pro vaši sestavu vám rádi pomůžeme. Evidenci a vyhodnocení sdílení v ČR zajišťuje Elektroenergetické datové centrum (EDC).

Jak funguje sdílení elektřiny mezi dvěma místy

Fotovoltaiku máte například na jednom objektu a její výrobu využíváte také pro bazénový provoz nebo topnou soustavu v jiném objektu. Výrobní a přijímající odběrná místa zapojíte do skupiny sdílení elektřiny v Portálu EDC. Alokační klíč určuje podíly pro jednotlivá místa. EDC vyhodnocuje sdílené množství z průběhových měření.

Ohřívejte právě v době, kdy elektrárna vyrábí

Pro sdílení je rozhodující souběh výroby a spotřeby ve stejném 15minutovém intervalu. Jakmile elektrárna poskytuje energii pro sdílení, automatizace předá vzdálenému objektu požadavek na ohřev. Bazén, vířivka nebo tepelná akumulace tak využívají energii právě v době dostupné výroby.

Jednoduchý skript Shelly propojí elektrárnu a vzdálený ohřev

Nadřazená automatizace (jednoduchý skript Shelly) pracuje s údaji o dostupném výkonu elektrárny a nastaveným podílem sdílení. Přes datové propojení předává regulátoru WodaTherm™ SD-IHC-3P v cílovém místě požadavek na výkon topného tělesa. Při vyšší výrobě může ohřev zesílit, při poklesu výkon snížit a při ukončení dostupného sdílení ohřev pozastavit. Provoz tak můžete nastavit pouze podle elektřiny dostupné pro sdílení.

Příklad: elektrárna na jednom objektu, ohřev bazénu na druhém

Po pokrytí místní spotřeby zbývá výkon pro sdílení. Skript vyhodnotí podíl určený bazénovému provozu a předá jeho regulátoru SD-IHC-3P požadavek na výkon. Soustava bazénových topných těles průběžně využívá dostupnou výrobu podle nastavených teplotních priorit.

S propojením vám rádi poradíme a na vyžádání připravíme nebo upravíme skript Shelly pro vaši sestavu. Skutečně nasdílené množství elektřiny najdete ve vyhodnocení EDC.

Informace o sdílení v ČR: oficiální průvodce EDC a Portál EDC.

Možnosti sdílení podle země

Dálkové ovládání propojí vzdálená místa přes datové připojení. Sdílenou energii využijete v rámci místního systému sdílení a jeho územního vymezení.

• Česko: EDC. Registrace a vyhodnocení skupin sdílení elektřiny.
• Německo: Bundesnetzagentur. Oficiální průvodce Energy Sharing; realizaci propojuje poskytovatel sdílení s místním provozovatelem sítě.
• Rakousko: Österreichische Koordinationsstelle für Energiegemeinschaften. Rozcestník energetických společenství a vhodného modelu pro vaše místo.
• Rakousko: datové propojení: EDA. Datová infrastruktura EDA; aktuální registrační postupy pro tržní účastníky vede ebUtilities.
• Francie: Enedis. Autoconsommation collective: místní sdílení výroby mezi zapojenými účastníky.
• Další evropské země: Citizen Energy Advisory Hub. Oficiální evropská mapa komunitních energetických projektů pro výběr místního partnera.

Volitelná teplotní čidla

V konfiguraci výrobku zvolíte 0–4 teplotní čidla. Čidla poskytují teplotní údaje pro dohled a nastavené řízení ohřevu.

Volitelné DIN relé pro dálkové ovládání čerpadel a dalších zařízení

Relé na DIN lištu ovládané pomocí spínání Shelly 1–0 umožňuje na dálku zapínat a vypínat výkonová zařízení, typicky například čerpadla. Čerpadlo lze ovládat nezávisle nebo závisle na ohřevu (po ukončení nebo při začátku ohřevu). Připojená zařízení zároveň můžete ovládat na dálku přes Shelly. Relé zvolíte nezávisle na počtu teplotních čidel.
